2014～2018年丰田威驰1.3L 4NR-FE发动机正时校对

    1．正时链单元拆解步骤
    1）拆卸正时链条盖总成。
    2）拆卸1号链条张紧器总成。

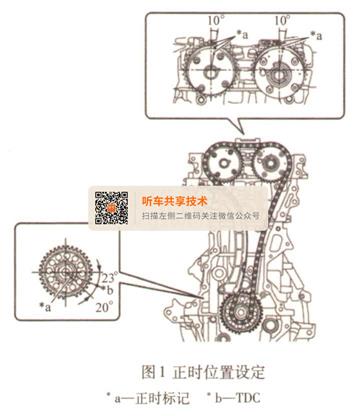

    ①将凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成和曲轴固定在如图1所示位置（20°ATDC）。

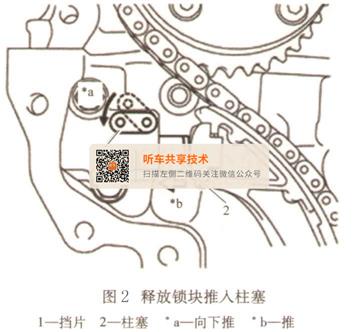

    ②向下推挡片以释放锁并推入柱塞，见图2。

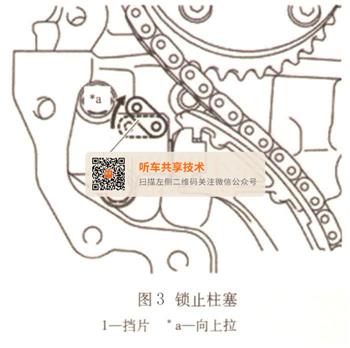

    ③在柱塞推入端部的情况下向上拉挡片并锁止柱塞，见图3。

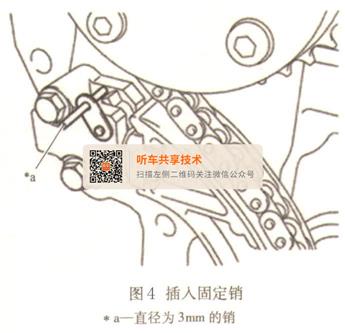

    ④将直径为3mm的销插入挡片的孔内，见图4。

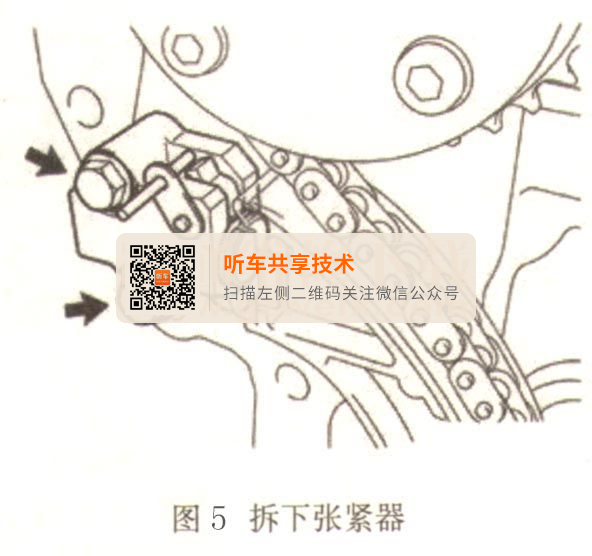

    ⑤从气缸盖分总成上拆下2个螺栓和1号链条张紧器总成，见图5。

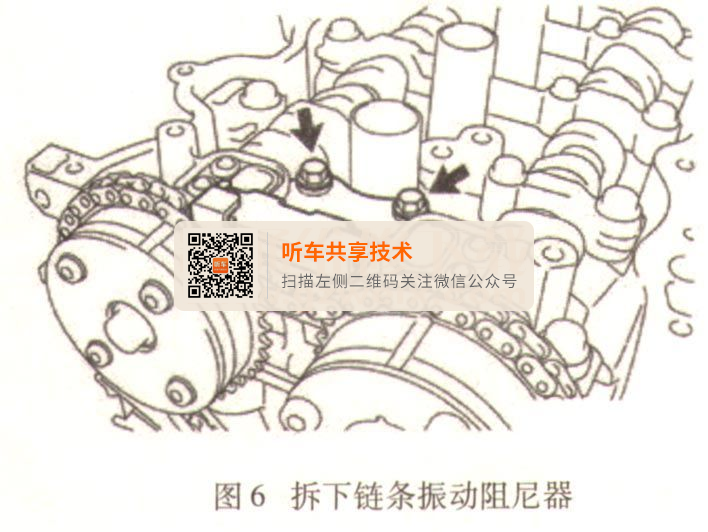

    3）从凸轮轴轴承盖上拆下2个螺栓和2号链条振动阻尼器，见图6。

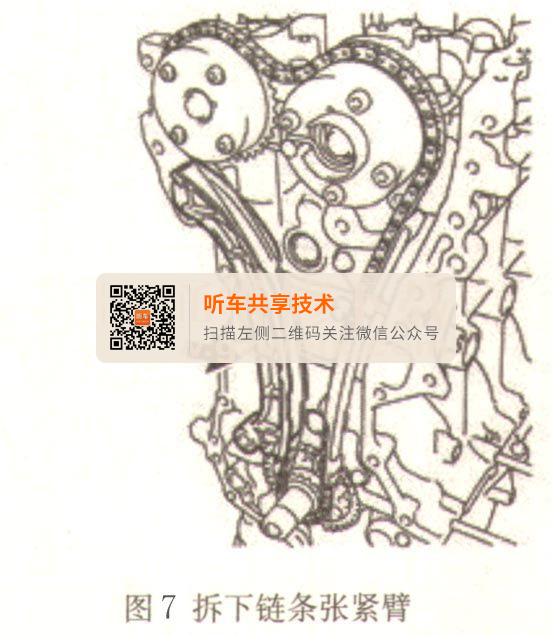

    4）从气缸体分总成上拆下正时链条张紧臂，见图7。

    5）从凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成和曲轴上拆下链条分总成。

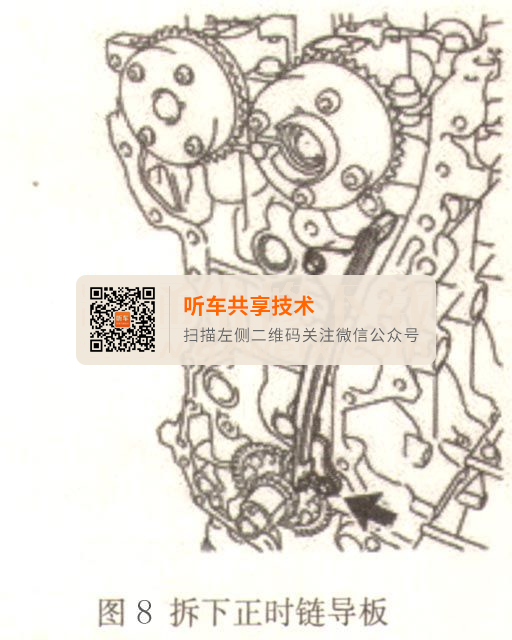

    6）从气缸盖分总成和气缸体分总成上拆下2个螺栓和正时链条导板，见图8。

    2．正时链单元安装步骤
    1）安装链条分总成。

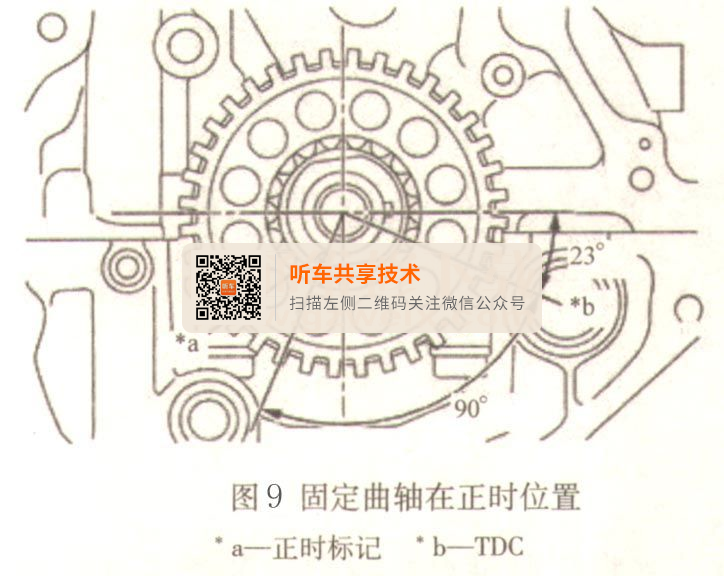

    ①将曲轴固定在如图9所示位置（90°ATDC）。

    提示：确保曲轴的正时标记位于如图所示的位置。

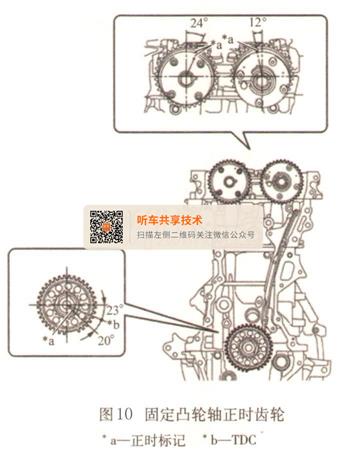

    ②将凸轮轴正时齿轮总成固定在如图10所示位置（24°ATDC ）。

    ③习洲汽凸轮轴正时齿轮总成固定在如图10所示位置（12°BTDC ）。
    ④将曲轴固定在如图10所示位置（20°ATDC）。

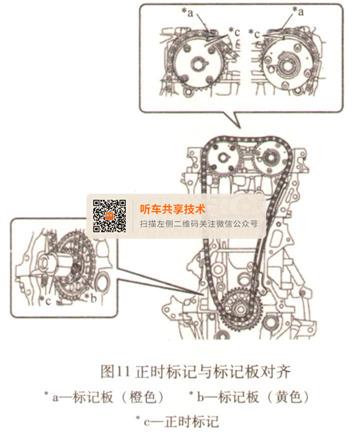

    ⑤将凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成、曲轴的正时标记和链条分总成的标记板对齐，并安装链条分总成，见图11。

    2）将正时链条张紧臂安装到气缸体分总成上。
    3）安装1号链条张紧器总成。
    ①用2个螺栓将1号链条张紧器总成安装到气缸盖分总成上。力矩：10N·m。

    ②用2个螺栓将2号链条振动阻尼器安装到凸轮轴轴承盖上。力矩：10N·m。
    ③从1号链条张紧器总成上拆下直径为3mm的销。
    ④如图12所示逆时针转动曲轴约20。以将其设定至TDC。确保正时标记和标记板正确定位，且链条分总成牢固安装至正时链条张紧臂、正时链条导板和2号链条振动阻尼器。

    4）安装正时链条盖总成。
