2008~2016丰田兰德酷路泽4.6L 1UR-FE发动机正时校对
1.正时链单元拆卸步骤
1)将1号气缸设置到上止点/压缩。
①暂时紧固带轮固定螺栓。

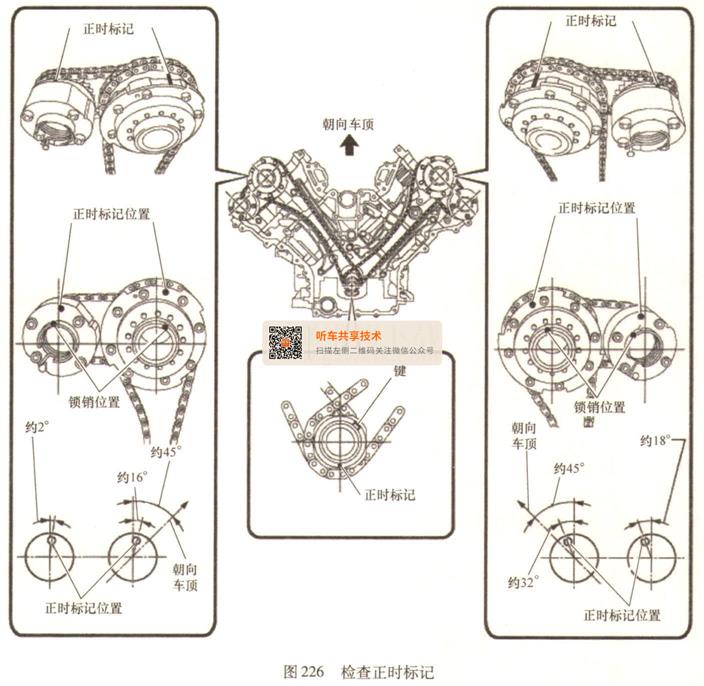

②如226所示,顺时针旋转曲轴,使曲轴正时齿轮上的正时标记对准凸轮轴正时齿轮。如果正时标记没有对准凸轮轴正时齿轮,则再次顺时针旋转曲轴以将其对准。
2)拆下1号链条张紧器总成(列1)。
①向上移动挡片以释放锁扣,并将柱塞深深推入张紧器。

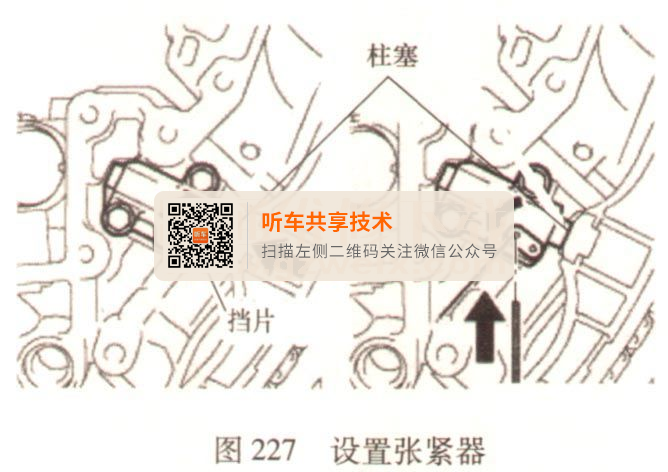

②向下移动挡片以卡紧锁扣,并将六角扳手插入挡片孔,见图227。
③拆下2个螺栓、链条张紧器和衬垫。
3)拆下链条张紧器导板(列1)。

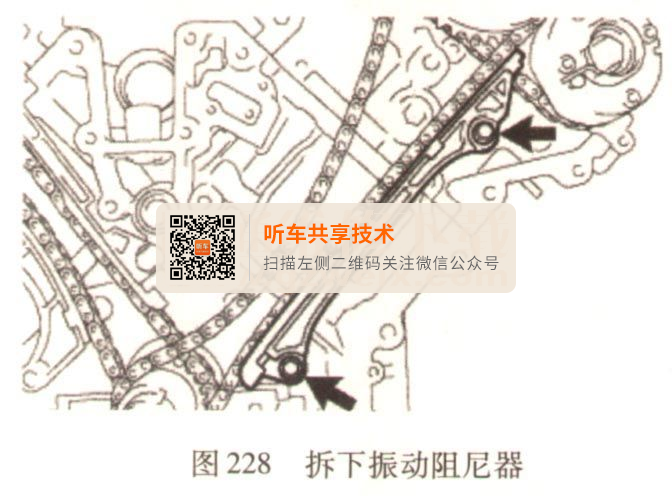

4)如228所示拆下2个螺栓和1号链条振动阻尼器(列1)。
5)拆下链条分总成(列1)。

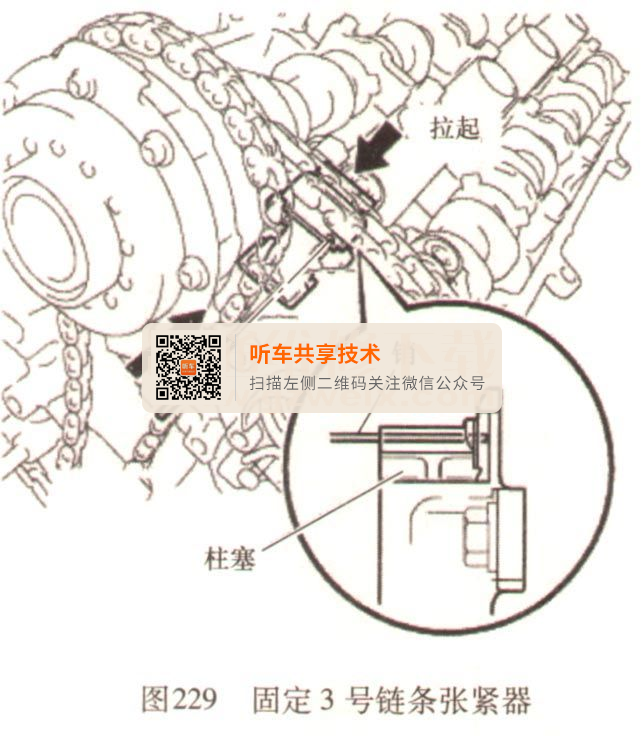

①推下3号链条张紧器时,将φ1. 0mm的销插入孔中以将其固定,见图229。

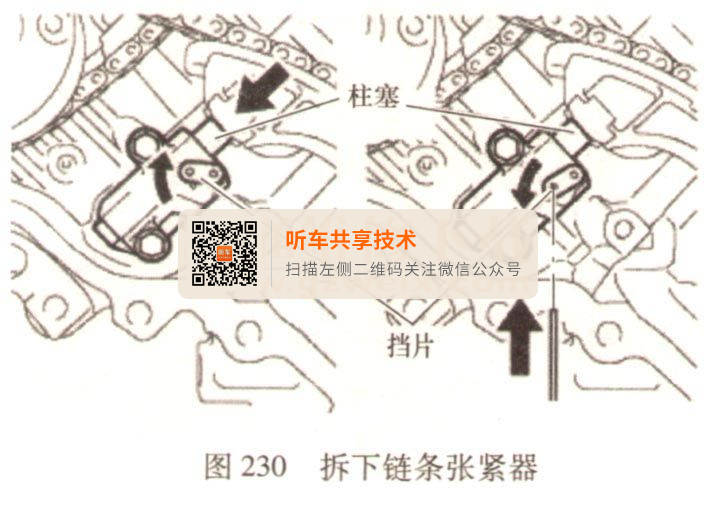

②用12mm六角扳手固定凸轮轴的六角部位,见图230。
③拆下2个螺栓和链条张紧器。
6)拆下链条张紧器导板(列2)。

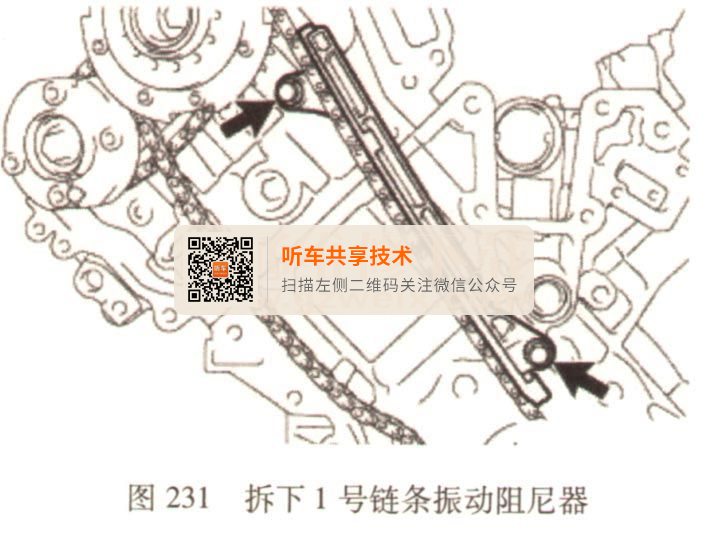

7)拆下2个螺栓和1号链条振动阻尼器(列2),见图231。

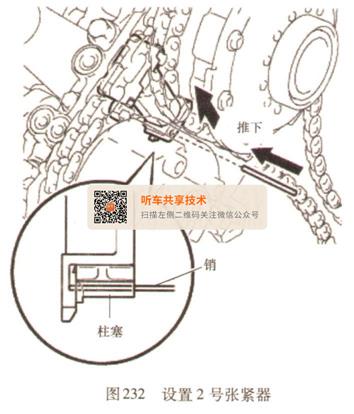

①拉起2号链条张紧器时,将小1. 0mm的销插入孔中以将其固定,见图232。
②如233所示,用12mm六角扳手固定凸轮轴的六角部位并拧松螺栓。
注意:不要让扳手损坏气缸盖。不要拆解凸轮轴正时齿轮。

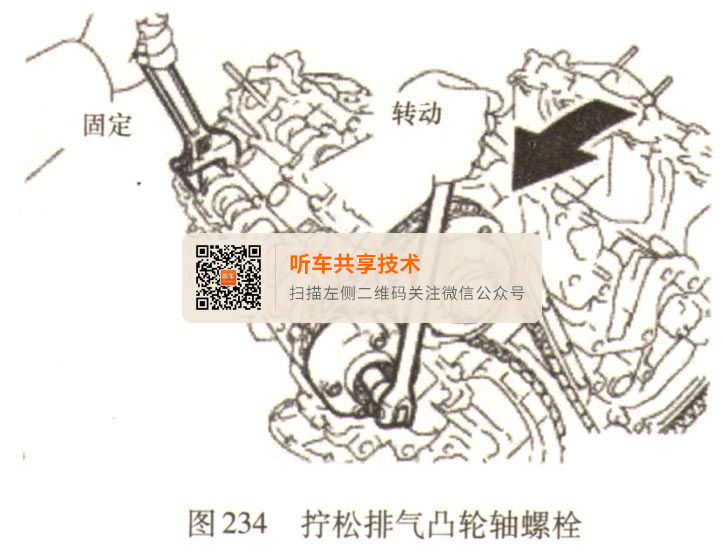

③用扳手固定凸轮轴的六角部位并拧松螺栓。
注意:不要让扳手损坏气缸盖,见图234。
④拆下2个螺栓。1号和2号链条仍然与齿轮连接时,拆下凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成和曲轴正时链轮。
⑤从齿轮上拆下1号和2号链条。

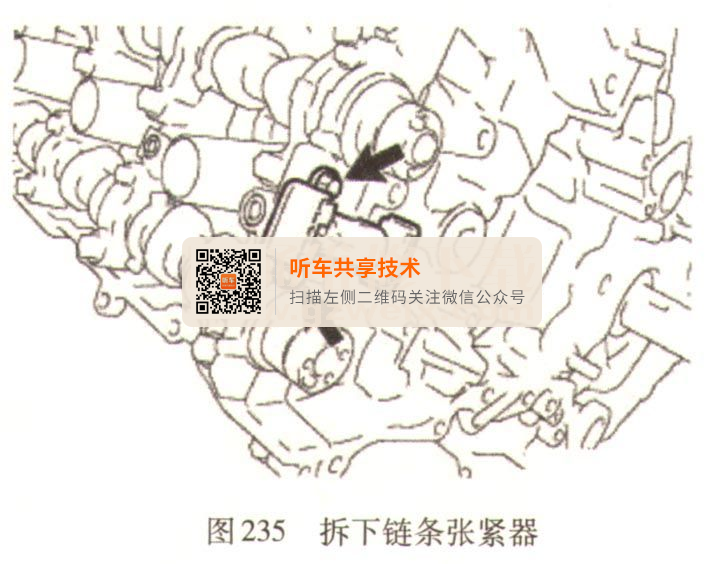

8)拆下2个螺栓和链条张紧器,见图235。
2.正时链单元安装步骤
1)安装2号链条张紧器总成。
①用2个螺栓安装链条张紧器。
拧紧力矩:10N·m。

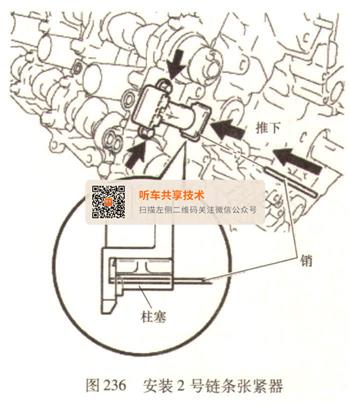

②拉起2号链条张紧器时,将φ1. 0mm的销插入孔中以将其固定,见图236。
2)安装链条分总成(列2)。

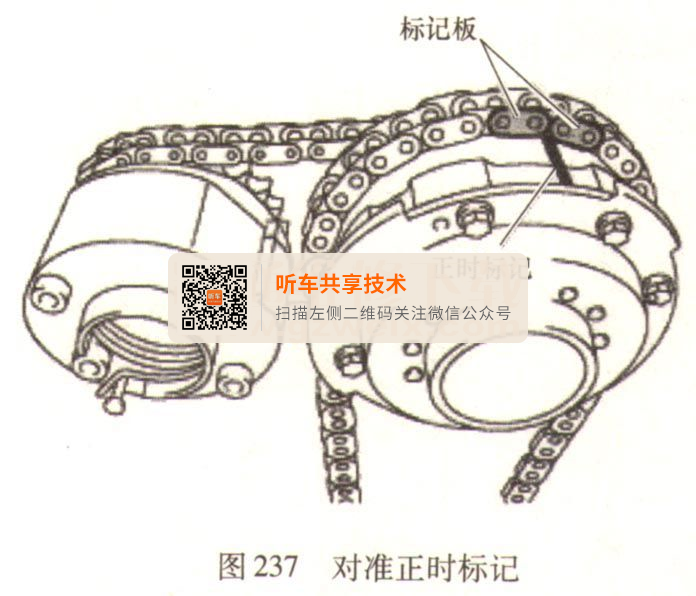

①如237所示,将1号链条的橙色标记板和凸轮轴正时齿轮的正时标记对准,并将链条连接到齿轮上。

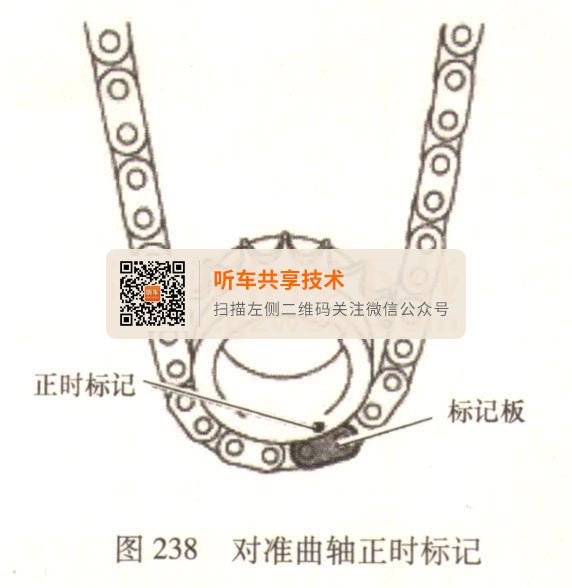

②如238所示,将1号链条的橙色标记板和曲轴正时齿轮的正时标记对准,并将链条连接到齿轮上。

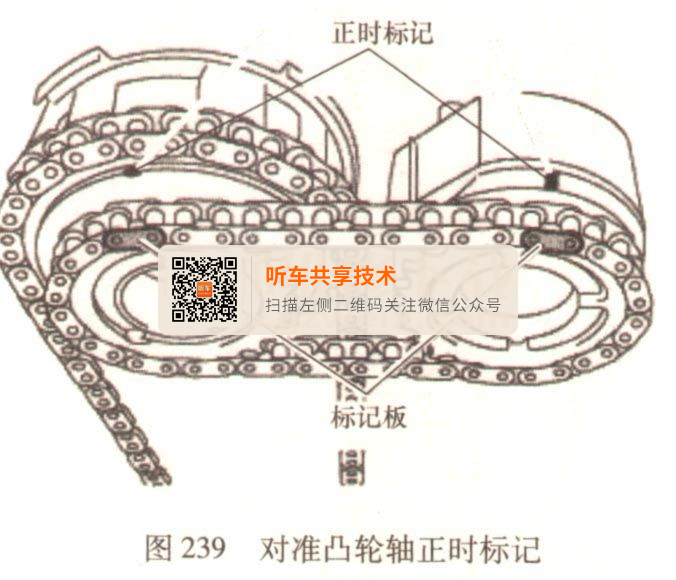

③如239所示,将2号链条标记板(黄色)和凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成的正时标记对准,并将2号链条连接到齿轮上。
将曲轴正时齿轮和排气凸轮轴齿轮总成安装到已连接到齿轮的1号和2号链条上。
④将曲轴正时齿轮安装到曲轴上。
⑤对准并连接1号凸轮轴的锁销和凸轮轴正时齿轮总成的销孔。
⑥用2号凸轮轴的六角部位将2号凸轮轴的锁销和排气凸轮轴正时齿轮总成的销孔对准并连接。
⑦从2号链条张紧器上拆下销。
3)安装1号链条振动阻尼器(列2)。

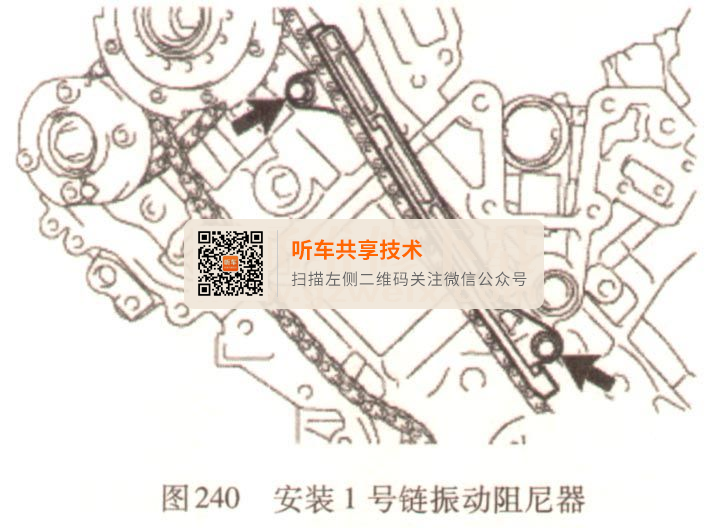

用2个螺栓安装振动阻尼器,见图240。
拧紧力矩:21N·m。
4)安装链条张紧器导板(列2)。
提示:如果因链条的张力而无法安装链条张紧器导板,则用凸轮轴的六角部位松开链条后再进行安装。
5)安装1号链条张紧器总成(列2)。
①向上移动挡片以释放锁扣,并将柱塞深深推入张紧器。

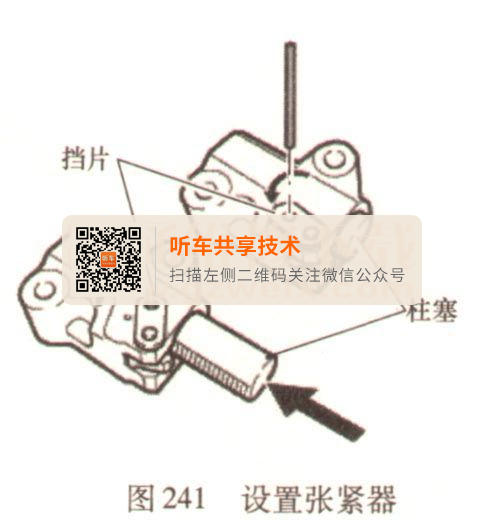

②向下移动挡片以卡紧锁扣,并将六角扳手插入挡片孔,见图241。
③用2个螺栓安装链条张紧器,见图242。拧紧力矩:10N·m。
④从链条张紧器上拆下六角扳手。
6)安装3号链条张紧器总成。
①用2个螺栓安装链条张紧器。拧紧力矩:10N·m。

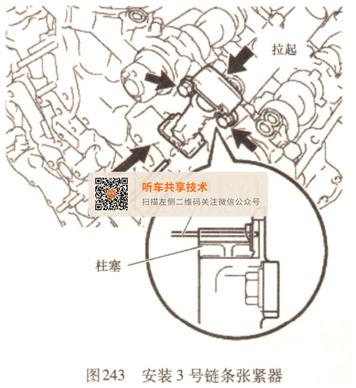

②推下2号链条张紧器时,将φ1. 0mm的销插入孔中以将其固定,见图243。
7)安装链条分总成(列1)。

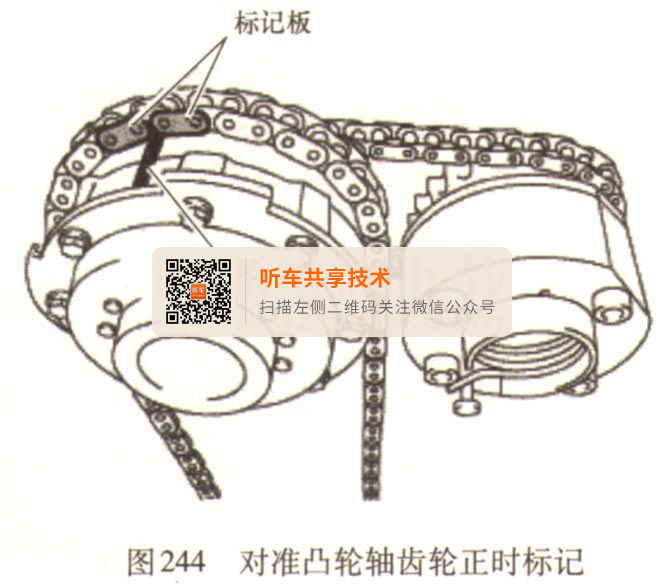

①如244所示,将1号链条的橙色标记板和凸轮轴正时齿轮的正时标记对准,并将链条连接到齿轮上。

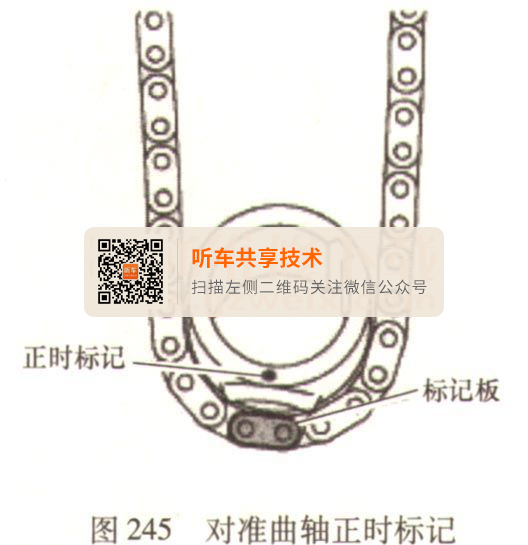

②如245所示,将1号链条的橙色标记板和曲轴正时齿轮的正时标记对准,并将链条连接到齿轮上。

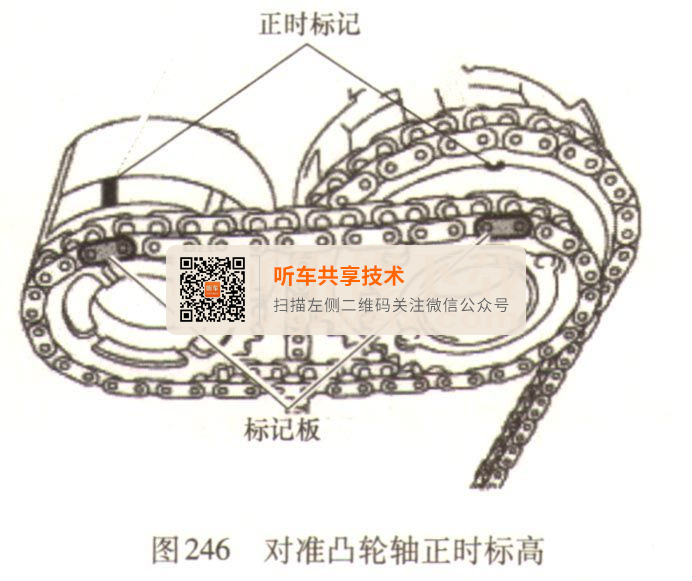

③如246所示,将2号链条标记板(黄色)和凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成的正时标记对准,并将2号链条连接到齿轮上。
提示:将曲轴正时齿轮和排气凸轮轴齿轮总成安装到已连接到齿轮的1号和2号链条上。
④将曲轴正时齿轮安装到曲轴上。
⑤对准并连接3号凸轮轴的锁销和凸轮轴正时齿轮总成的销孔。
⑥用4号凸轮轴的六角部位将4号凸轮轴的锁销和排气凸轮轴正时齿轮总成的销孔对准并连接。
如果因1号链条的松动而使齿轮正时标记变位,则用凸轮轴的六角部位固定3号凸轮轴直到将1号链条张紧器安装完为止。
⑦从2号链条张紧器上拆下销。
8)安装链条张紧器导板(列1)。
提示:如果因链条的张力而无法安装链条张紧器导板,则用凸轮轴的六角部位松开链条并安装链条张紧器。
9)安装1号链条张紧器总成(列1)。
①向上移动挡片以释放锁扣,并将柱塞深深推入张紧器。
②向下移动挡片以卡紧锁扣,并将六角扳手插入挡片孔,见图241。

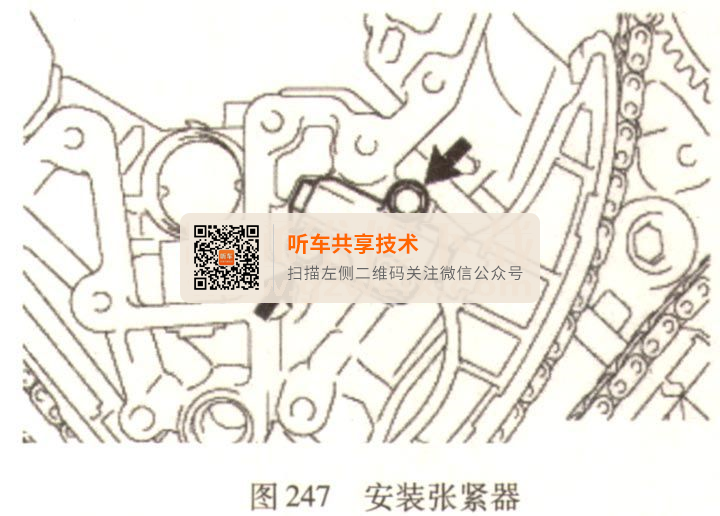

③用2个螺栓安装新衬垫和链条张紧器,见图247。力矩:10N·m。
10)安装1号链条振动阻尼器(列1)。

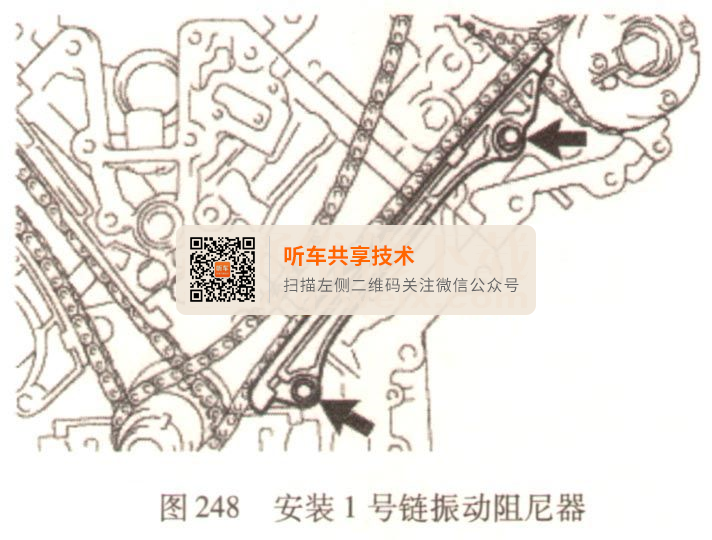

①用2个螺栓安装振动阻尼器,见图248。
矩:21N · m。
②从1号链条张紧器上拆下六角扳手。
11)紧固凸轮轴正时齿轮总成。
①列1:
a.用扳手固定3号凸轮轴的六角部位。

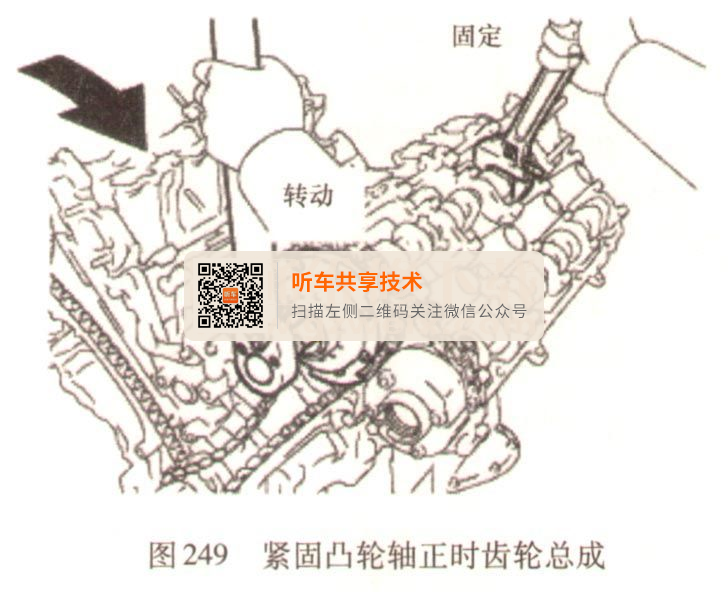

b.如249所示用12mm六角套筒扳手、1个新螺栓紧固凸轮轴正日巾断轮总成。力矩:79N·m。

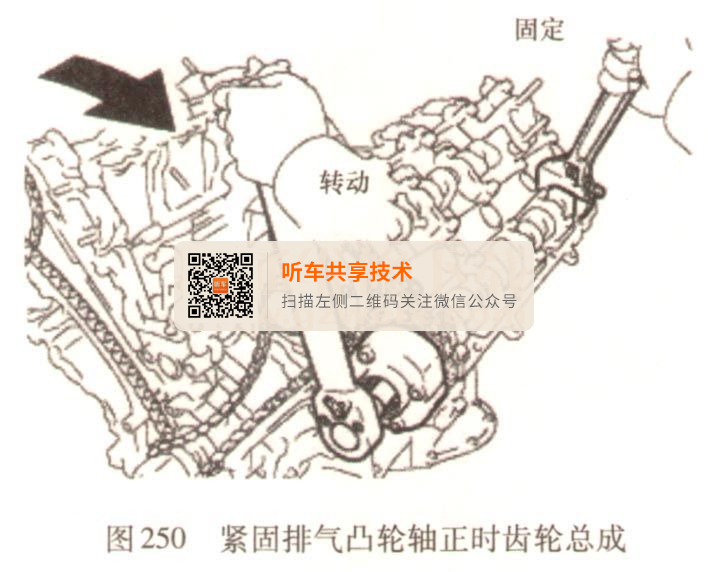

c.用扳手固定4号凸轮轴的六角部位,并用螺栓紧固排气凸轮轴正时齿轮总成,见图250。力矩:100N·m。
②列2:
a.用扳手固定1号凸轮轴的六角部位。

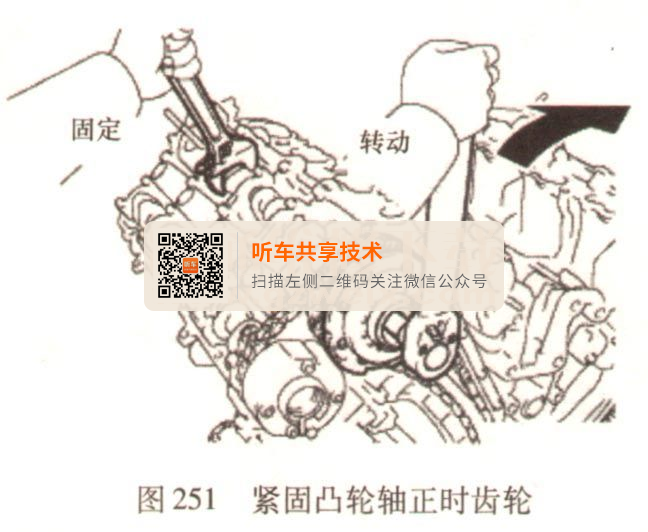

b.如251所示,用12mm六角套筒扳手、1个新螺栓紧固凸轮轴正时齿轮总成。力矩:79N·m。

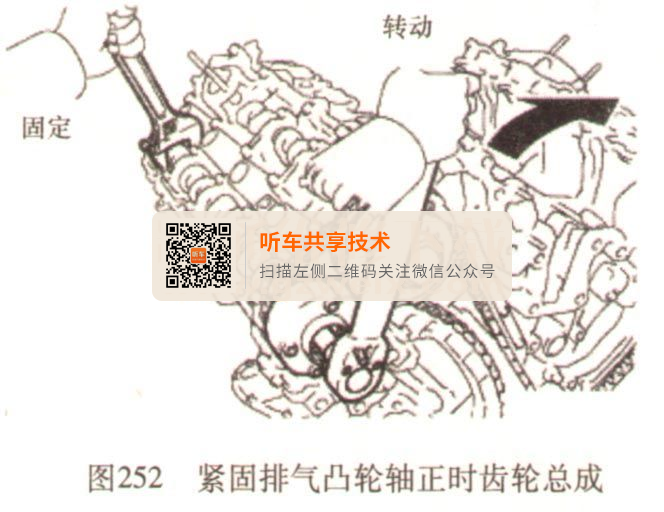

c.如252所示,用扳手固定2号凸轮轴的六角部位,并用螺栓紧固排气凸轮轴正时齿轮总成。力矩:100N·m。
12)检查1号气缸是否设置到上止点/压缩。
①暂时安装曲轴带轮螺栓。
②顺时针旋转曲轴,检查并确认曲轴正时齿轮和凸轮轴正时齿轮上的正时标记如226中所示。
③拆下曲轴带轮螺栓。
13)安装正时链条盖分总成。
