奔驰GLA260加装梅赛德斯三叉星徽前部照明（二）

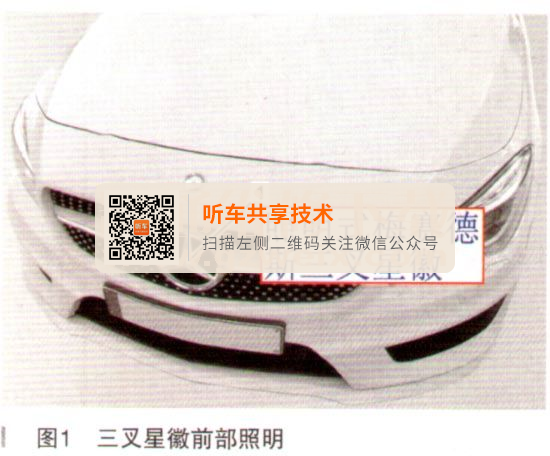

    加装说明：今天接着和大家分享一下奔驰CIA 260（117）车型加装梅赛德斯三叉星徽前部照明的方法和步骤。效果如图1所示。此文适用于型号：117.3（117.352除外），型号117.9（117.952除外）除了代码239（增强型限距控制系统）。本文以奔驰CLA260为例进行介绍，详细步骤如下，仅供参考。

    加装步骤：此步骤总体来说分为两大类即拆卸和安装，那么我们先来说拆卸部分。

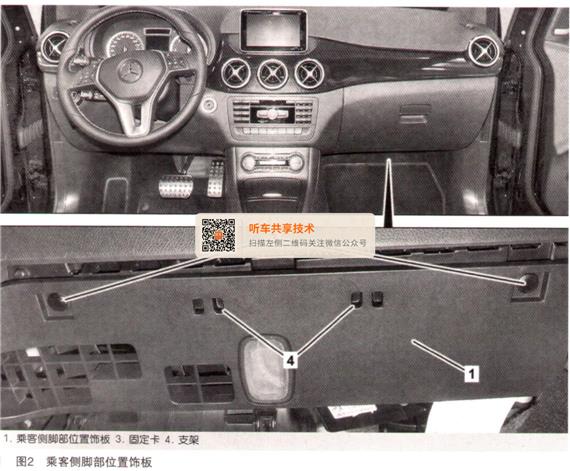

    1．拆下乘客侧脚部位置镶板。具体如图2所示。

    2．拆下前排乘客侧车门槛。

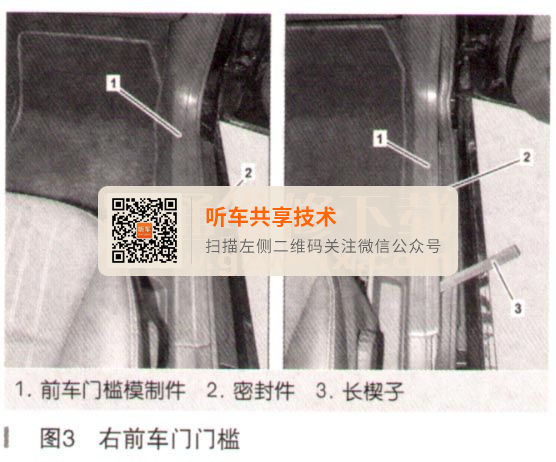

    使用长楔子（3）撬开前车门槛（1），如图3所示。

    将前车门槛（1）后端向上撬起并将其拆下。
    使用长楔子（3）撬开后车门槛（1.1）。

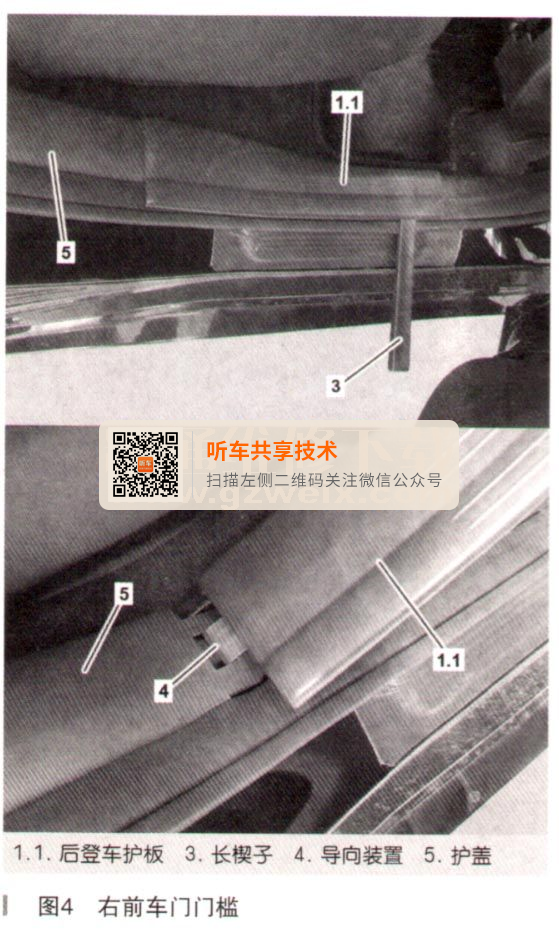

    拆下后车门槛（1.1）。将后车门槛（ 1.1）前端向上撬起，然后将导向装置（4）从镶板（5）中取出，如图4所示。

    3．分开车门槛和A柱镶板区域的乘客侧护边。

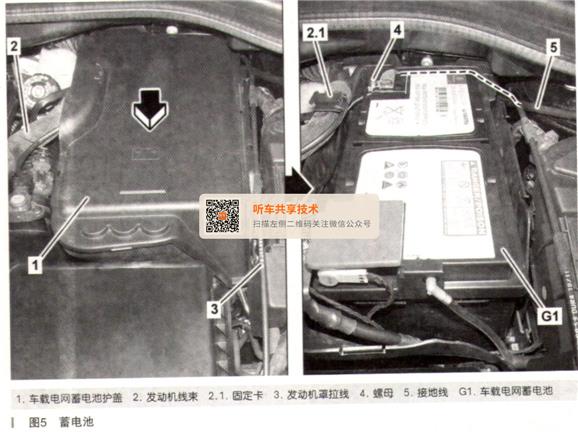

    4．断开蓄电池接地线。具体如图5所示。

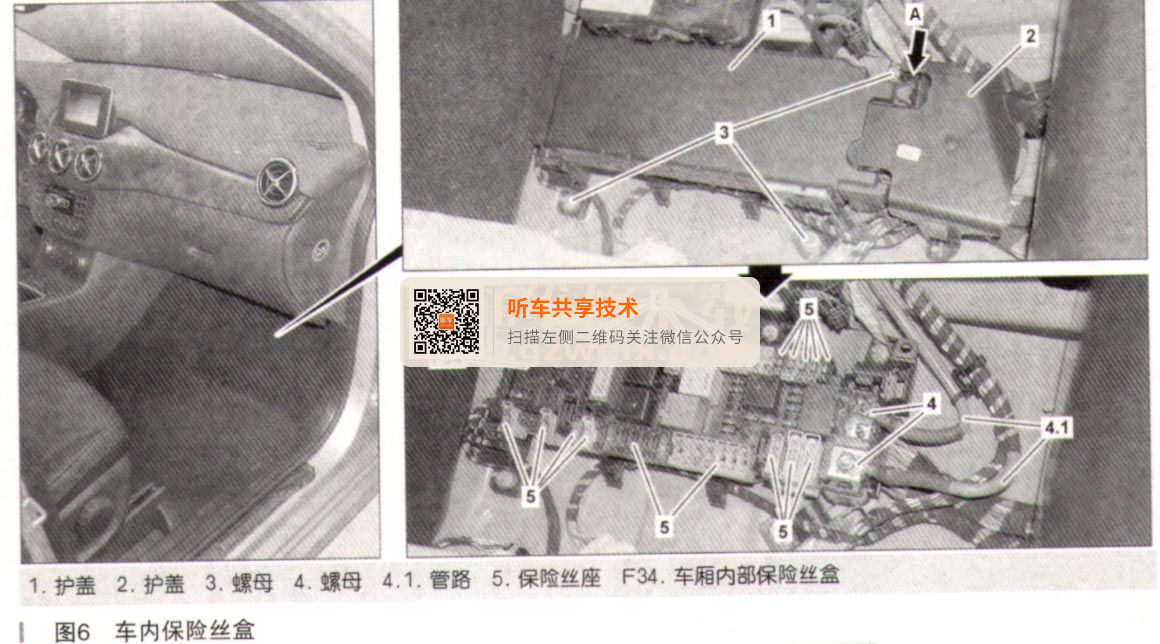

    5．将护盖从车内保险丝盒上拆下，如图6所示。

    将乘客侧脚部位置中的地板覆盖层折起。
    解锁锁止装置（箭头A），然后拆下护盖（1），如图6所示。
    松开并拆下护盖（2）。

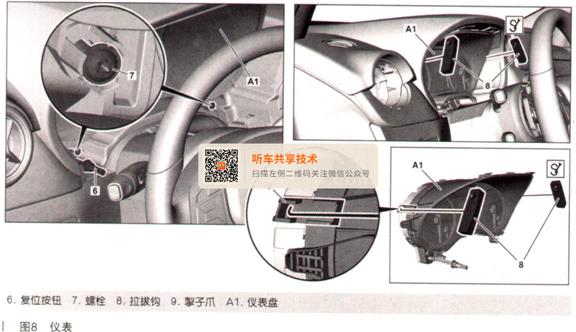

    6．拆下仪表，如图7和图8所示。



    将方向盘向后定位在底部。关闭点火开关，然后将无钥匙启动 （KEYLESS-GO）启动／停止按钮从电子点火开关控制单元上取下（带无钥匙启动的启动功能／代码893）。

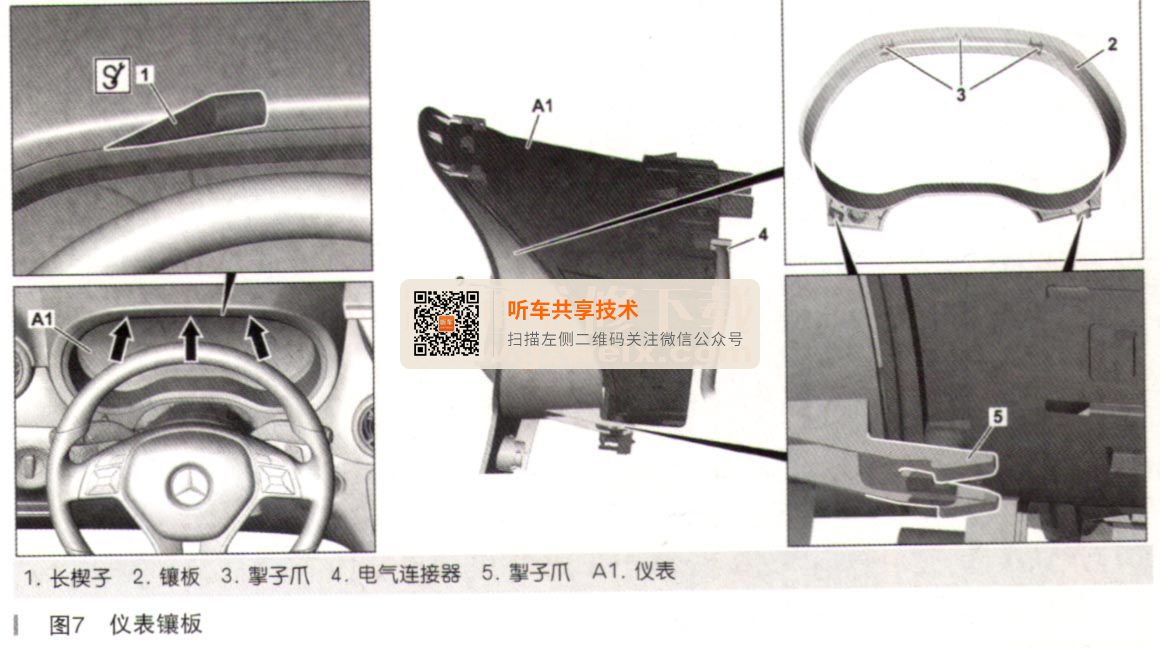

    拆下镶板（2），如图7所示。为此，松开镶板（2）区域内的掣子爪（3、5）（箭头所示），拆下镶板（2），直到可以接触到电气连接器（10）。
    断开电气连接器（10）并拆下镶板（2）。
    将温度传感器（11）从镶板（2）上拆下。
    拆下驾驶员侧的左侧出风口。
    将复位按钮（6）从仪表盘（A1）中拉出，如图8所示。松开虫到哇（7），直至仪表（A1）松动速到冷（7）留在仪表（A1）上。
    将拉拔钩（8）插入左侧和右侧仪表和仪表之间（A1）。
    向内移动仪表盘（A1）上的掣子爪（9）然后用掣子爪（9）拉动仪表（A1）。仅将仪表（A1）拉出至能够接触到电气连接器（4）的程度。
    将电气连接器（4）从仪表（A1）上分开并拆下仪表（A1）。
    7．将梅赛德斯三叉星徽从散热器格栅上拆下。逆时针转动梅赛德斯三叉星徽（13）约15°，并从散热器格栅上拆下，如图9所示。

    以下的步骤为安装过程：
    8．安装照明式梅赛德斯三叉星徽（1）的控制单元。

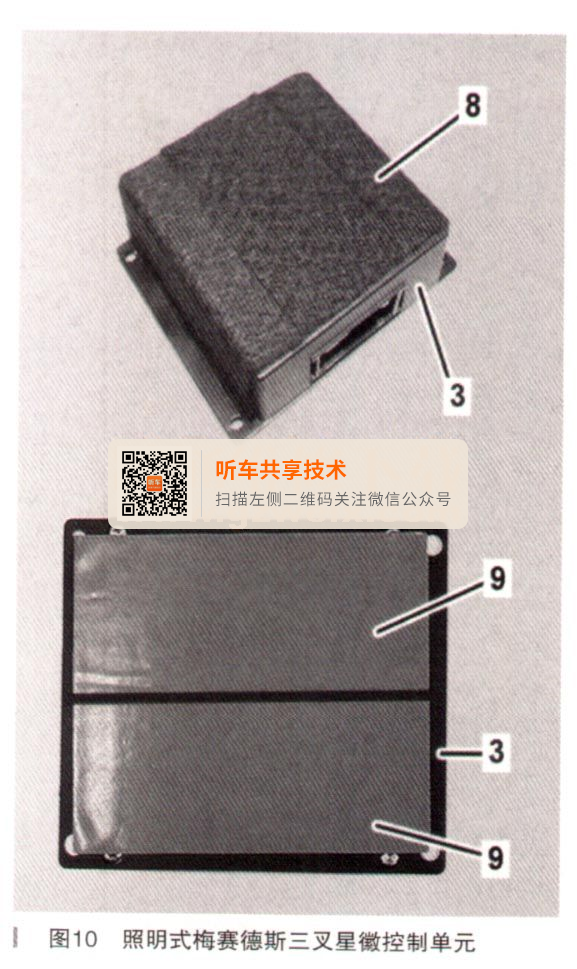

    如图10所示，将安全带胶带（8）黏合到控制单元（3）上。黏合表面必须无油脂和灰尘。

    如图10所示，将尼龙搭扣（9） 黏合到控制单元（3）后部。黏合表面不得沾有灰尘和油脂。
    将载体薄片从尼龙搭扣（9）上拆下。
    清洁车辆中控制单元（3）的接触表面。黏合表面必须无油脂和灰尘。
    如图11所示，将控制单元（3）黏合到A柱上。

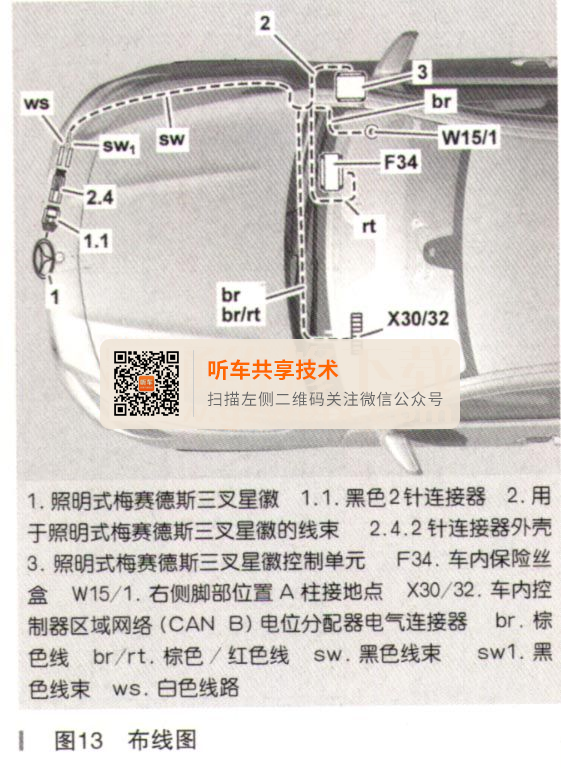

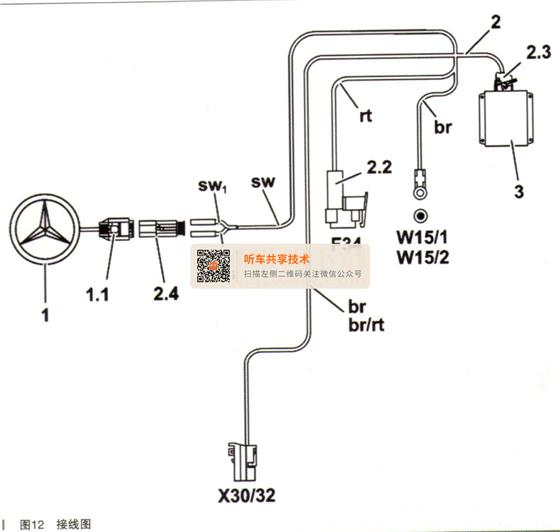

    9．安装照明式梅赛德斯三叉星徽（1）的电线束，如图12、图13所示。

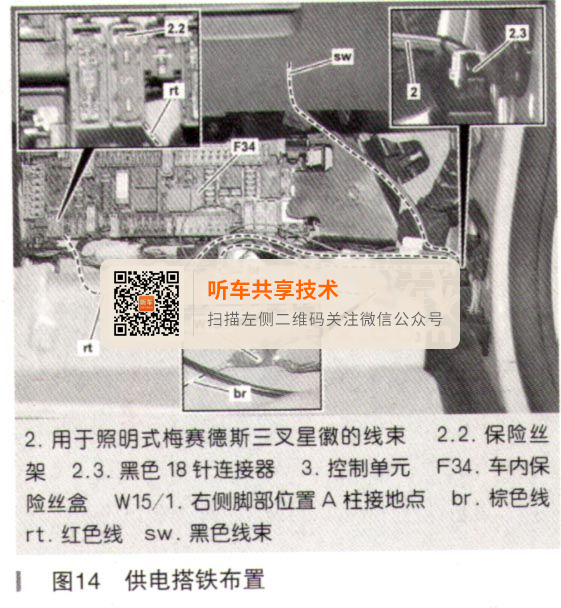

    如图14所示，将照明式梅赛德斯奔驰三叉星徽线束（2）上的黑色18针连接器（2.3）与控制单元（3冲比奎并锁止；

    车型117.3## 1＃或车型117.9##1＃将引白控制单元（3）的棕色线（BN）铺设到右钡卿部位置A柱接地点（W15/1）并使用电缆扎带固定就位。车型117.3## 2＃或车型117.9## 2＃将引自控制单元（3）的棕色导线（（br）铺设到左侧脚部位置接地点（W15/2）并用电缆扎带固定就位。最多可连接5根接地线，否则就必须使用其他接地点。
      车型117.3## 1#或车型117.9##
  1＃将照明式梅赛德斯三叉星徽线束（2）上的棕色线（BN）与右狈雌嘟位置A柱接地点（W15/1）相连。车型117.3##2#或车型117.9## 2＃将照明式梅赛德斯三叉星徽（2）线束上的棕色线（BR）与左前脚部位置接地点（W15/2）相连。
      将黑色线束（BL）铺设到隔热板中的车辆线束垫圈中并用电缆扎带固定。
      将红色线（RD）铺设到车内保险丝盒F34上的插槽S19中并用电缆扎带固定就位，插槽S19带有标签。
    将插槽S19上的保险丝托架（2.2）安装到车内保险丝盒（F34）上。
      将额定电流5A的保险丝插入保险丝架（2.2）中。

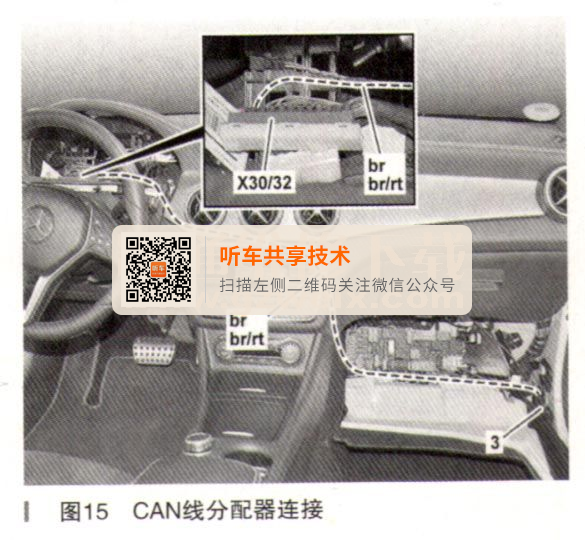

      将照明式梅赛德斯三叉星徽线束上的棕色绞合线（BN）和棕色／红色线（BN/RD）从控制单元（3）铺设到车内控制器区域网络（CAN）电位分配器电气连接器（X30/32）并用电缆扎带固定就位，如图15所示。

    将车辆线束的黑色2针连接器从车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）上拆下。如果已分配车内控制器区域网络（CANB）电位分配器电气连接器（X30/32）上的所有插槽。
    将车辆线束的黑色2针连接器连接至Y分支线上的黑色2针连接器。如果已分配车内控制器区域网络（CANB）电位分配器电气连接器（X30/32）上的所有插槽。
    将照明式梅赛德斯三叉星徽线束的黑色2针连接器与车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）上的空闲插槽相连。

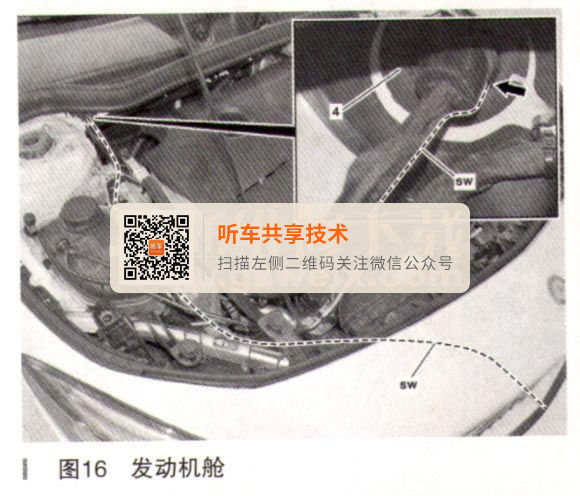

    使用适当的螺丝刀冲制垫圈（4）（如图16箭头所示）。

    将黑色线束（sw）从乘客脚部位置铺设至发动机舱中。

    沿现有线路将黑色线束（BL）从垫圈（4）铺设至照明式梅赛德斯三叉星徽的安装位置并用电缆扎带固定。
    使用丁基帘线密封眼圈（4）（箭头所示）。

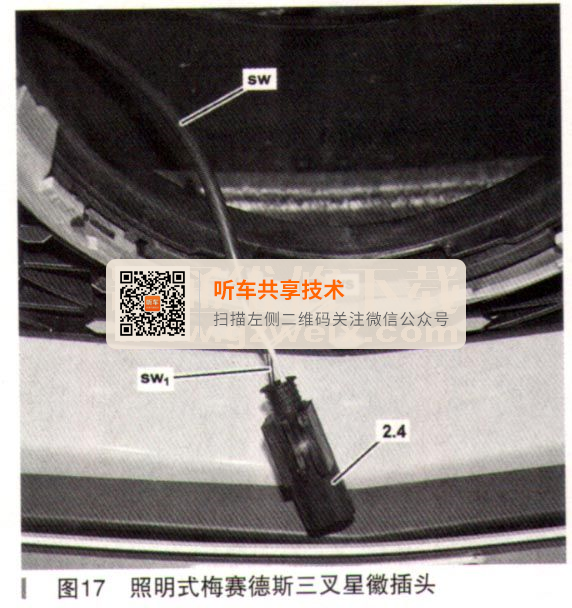

    如图17将黑色线束（BL）安装在黑色2针连接器（2.4冲。触点空腔分配：针脚1=白色线束（WS），针脚2=黑色线束（sw）。安装照明式梅赛德斯三叉星徽时，将黑色2针连接器（2.4）与照明式梅赛德斯三叉星徽的黑色2针连接器相连。
    10．将照明式梅赛德斯三叉星徽（1）与图17的电线束相连。安装照明式梅赛德斯三叉星徽（1）。

    11．安装剩余零部件。通过车辆文件系统（VeDoc）记录加装设备。
    12．检验所有部件安装是否到位。执行功能测试，检查照明式梅赛德斯三叉星徽是否正常工作。照明式梅赛德斯三叉星徽在车门打开或环境照明启用时开启。照明式梅赛德斯三叉星徽在车门打开后或环境照明自动关闭后大约5min后自动关闭。
    以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
