2016年奥迪Q7后部照明灯在关闭行李箱盖时未切换

用户反映：后部照明灯在关闭行李厢盖时未切换
技术背景

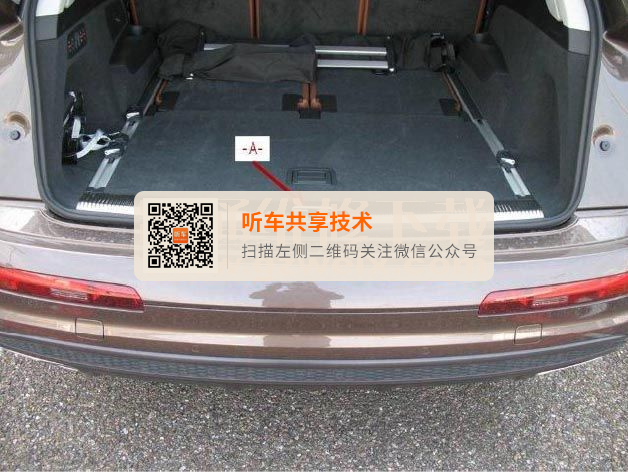

对于奥迪 Q7，在打开行李厢盖时，后部照明灯从行李厢盖切换至保险杠；在关闭行李厢盖时，照明灯又重新切换至行李厢盖。 尾灯切换装置的两个微动开关位于后尾板上的行李厢边缘罩 -A- 内。

在下列前提条件下，当打开外部照明时，仍保留保险杠中的后部照明灯。

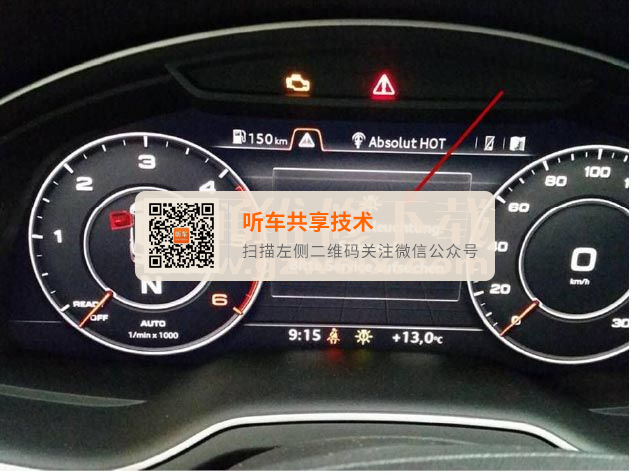

组合仪表上显示。
1. 当行李厢盖内的一个尾灯灯泡失灵时。
2. 当行李厢盖内的尾灯断路或电阻过高时。
3. 当行李厢边缘罩内的两个微动开关在时间上错开接通时。
组合仪表上不显示。
4. 打开行李厢盖时。
5. 在行李厢盖打开或未完全关闭的情况下行驶。
6. 当行李厢边缘罩内的两个微动开关缺失接通信号时。
1. / 2. / 4. / 5. 是售后服务提示或用户操作所致
3. / 6. 是因为行李厢边缘罩和行李厢盖锁内的微动开关之间的公差不合理。

生产线解决方案
1. / 2. / 4. / 5.
无需改动。
3. / 6.
在批量生产中采取一系列广泛的措施。
自 2015 年 7 月起，起始车辆识别号：WAUZZZ4M5GD005855
重新调校的行李厢边缘罩，配备坚固导向底座和短固定夹。
自 2015 年 10 月起，起始车辆识别号：WAUZZZ4M3GD017051
微动开关的结构无变化。 微动开关已经从固定行李厢边缘罩上改成固定到锁钩上。
正在准备改进： 大约在 2016 年第 7 周

售后服务解决方案
对于出现该故障的车辆，必须检测行李厢边缘罩和行李厢盖锁的锁止装置，必要时进行维修。

检测行李厢边缘罩
执行目检。

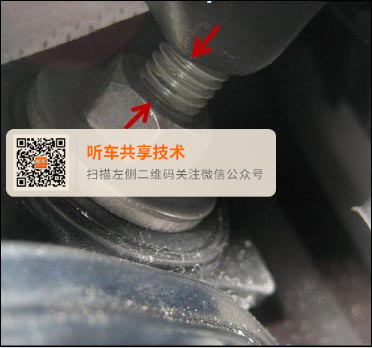

如果行李厢边缘罩托架内的锁止楔固定装置配有两个无头螺栓，且螺母上边缘与到行李厢边缘罩之间最多可以看到 5 条螺距，则无需对该行李厢边缘罩执行其他操作。 接着必须检测行李厢盖锁！

如果行李厢边缘罩托架内没有两个无头螺栓，或是可以看到 5 条以上的螺距，则必须更换行李厢边缘罩和微动开关的垫片。
原装备件号：
4L0 864 483…行李厢边缘罩
N 912 006 01 垫片

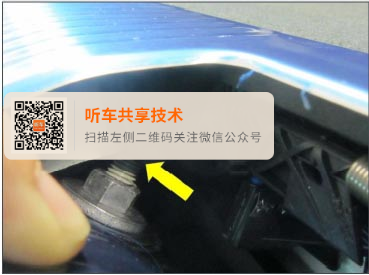

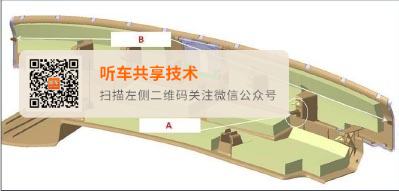

经过改良并重新调校的行李厢边缘罩，配备坚固
导向底座 –A- 和 –B- 以及短固定夹。

检测行李厢盖锁

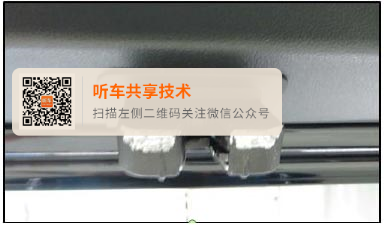

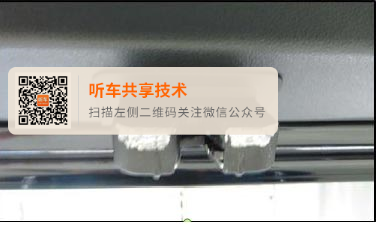

请通过粉笔测试确定行李厢盖锁和微动开关之间接触面的大小。
在行李厢锁上涂上白色粉笔灰。

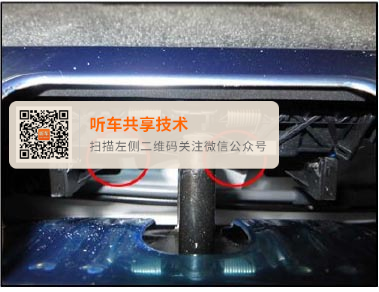

在关上行李厢盖后，请检查微动开关翘板开关上的粉笔灰印痕。

粉笔灰印痕的厚度必须为 5 +/- 2mm。 如果粉笔灰印痕薄于 3 mm，则请更换行李厢边缘罩和微动开关的垫片。
原装备件号：
4L0 864 483…行李厢边缘罩
N 912 006 01 垫片

如果在更换行李厢边缘罩后，粉笔灰印痕仍薄于3 mm，则请校正行李厢盖锁。
请通过粉笔测试确定行李厢盖锁和微动开关之间接触面的大小。
在行李厢锁上涂上白色粉笔灰。
在关上行李厢盖后，请检查微动开关
翘板开关上的粉笔灰印痕。

粉笔灰印痕的厚度必须为 5 +/- 2mm。 如果粉笔灰印痕薄于 3 mm，则请更换行李厢边缘罩和微动开关的垫片。
原装备件号：
4L0 864 483…行李厢边缘罩N 912 006 01 垫片

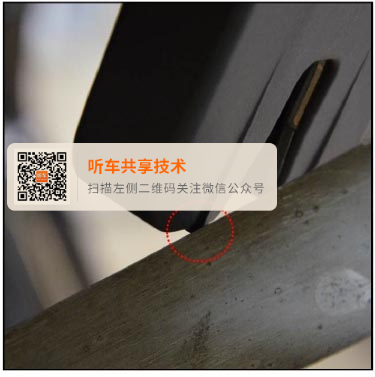

用合适的胶带保护行李厢盖（箭头）。
用直角尺（内边长为 200 X 250
mm）检查行李箱盖锁的位置。

将直角尺放在行李厢盖锁盖罩的凸耳上。

测量间距。
直角尺和行李厢边缘的间距必须介于12 mm 和 15 mm 之间。
如果行李厢盖锁超出这个公差范围，则必须校正行李厢盖锁。

校正行李厢盖锁

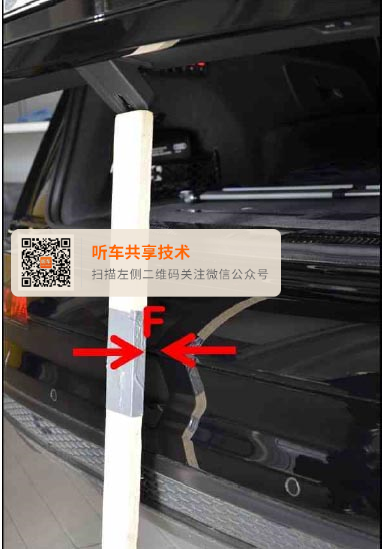

用合适的木板条校正行李厢盖锁（长约 93 cm - 跟底盘高度没有关系）。与保险杠的间距 -F- 必须要有约 20mm。
用合适的材料保护木板条或保险杠，以防保险杠损坏。

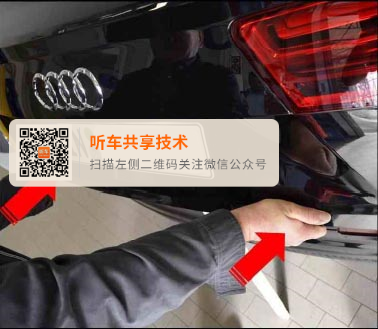

只能在边缘处 - 红色箭头 - 按压，这样不会产生凹坑。
每次按压后重新测量，这样就不会导致过度按压行李厢盖锁。

重新执行粉笔测试在行李厢锁上涂上白色粉笔灰。



在关上行李厢盖后，请检查微动开关翘板开关上的粉笔灰印痕。
粉笔灰印痕的厚度必须为 5 +/- 2mm。

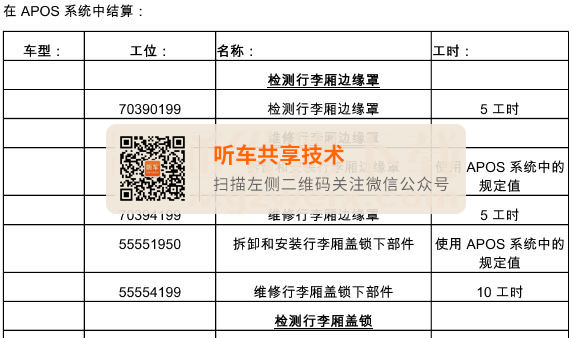

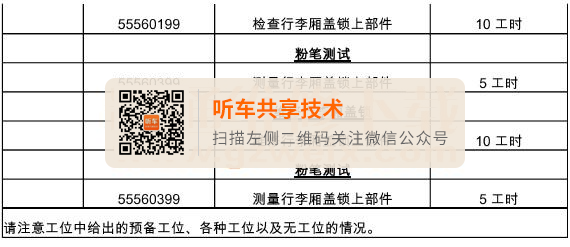

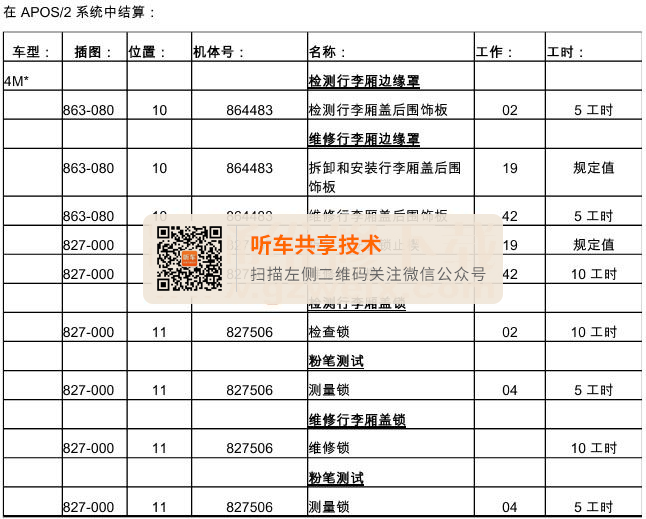

结算信息
售后服务编号 / 损伤类型 / 制造商： 7039/0040/ …

配件信息
原装备件库中的行李厢边缘罩已经清库。
备件符合改良过的生产版本。
原装备件号：
4L0 864 483…行李厢边缘罩
4Lo 959 121 微动开关
N 105 072 01 紧固螺栓
N 912 006 01 垫片
