大众桑塔纳2000GSI轿车炭罐电磁阀检修

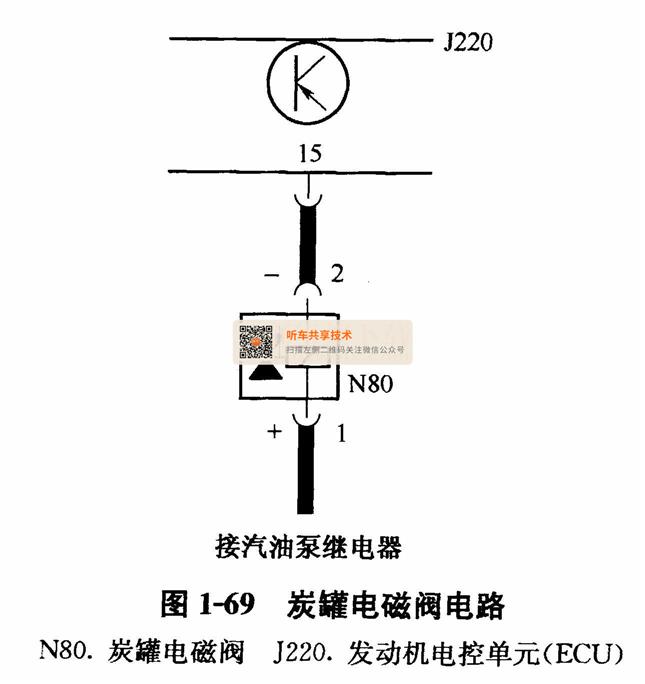

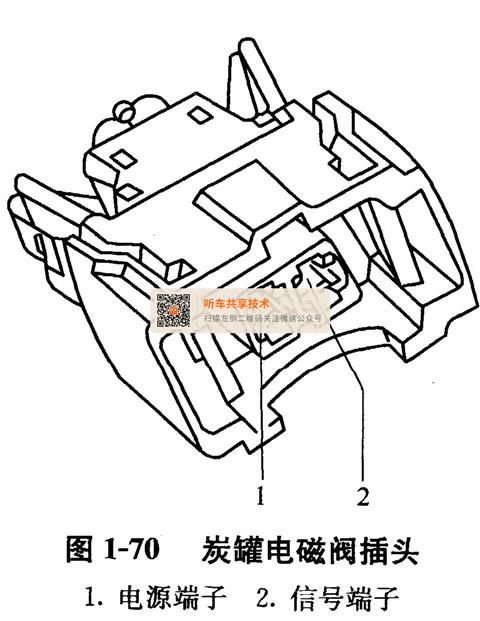

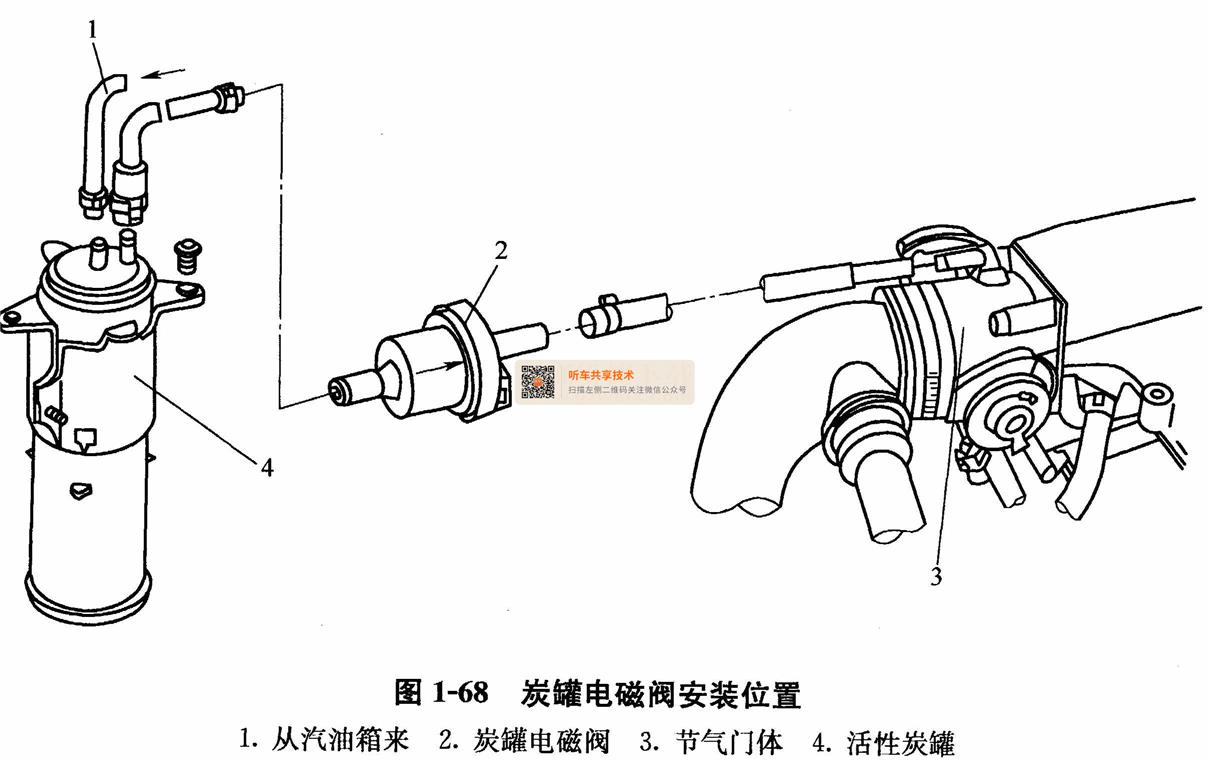

    炭罐电磁阀安装位置如图1-68所示。炭罐电磁阀电路如图1-69所示。炭罐电磁阀插头如图1-70所示。





    检查炭罐电磁阀的步骤如下：
    1．测量电阻值
    （1）关闭点火开关。
    （2）拔下炭罐电磁阀插头。
    （3）用万用表电阻挡测量炭罐电磁阀端子1与端子2之间的电阻值，其电阻值应为22～30Ω。如果电阻值不符合要求，更应换炭罐电磁阀。
    （4）插上炭罐电磁阀插头。
    2．检查电源线路
    （1）关闭点火开关。
    （2）拔下炭罐电磁阀插头。
    （3）起动发动机。
    （4）用万用表电压挡测量炭罐电磁阀插头端子1与搭铁点之间的电压，其电压值应约为12V（蓄电池电压）。如果电压低或无电压，则应检查炭罐电磁阀插头端子1和汽油泵继电器之间的线路是否短路或断路。
    （5）关闭点火开关。
    （6）插上炭罐电磁阀插头。
    3．测试信号
    （1）关闭点火开关。
    （2）拔下炭罐电磁阀插头。
    （3）将LED测试灯连接到炭罐电磁阀插头端子2与发动机电控单元（ECU）插头端子15之间。
    （4）起动发动机，并预热。
    （5）待发动机温度正常后，将发动机加速至2500r/min左右，LED测试灯应闪亮。如果LED测试灯不亮或常亮，则应检查炭罐电磁阀插头端子2和发动机电控单元（ECU）插头端子15之间的线路是否断路或短路。
    （6）关闭点火开关。
    （7）取下LED测试灯。
    （8）插上炭罐电磁阀插头。
