大众速腾收音机不能正常工作

    一辆行驶里程约3万km的一汽大众速腾1. 6L轿车。该车关闭点火开关后（未拨出），收音机便停止工作。

接车后：

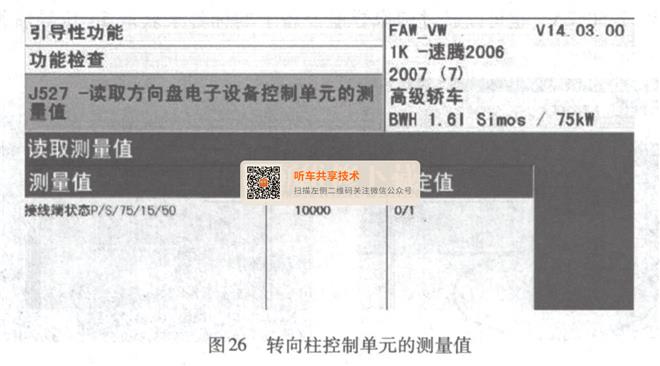

1）使用VAS 5052诊断仪的引导性功能读取转向柱控制单元J527的测量值（图26）发现S触点在点火开关关闭时处于0（关闭）状态，正常时应为1，这说明点火开关损坏。

    2）由于点火开关S触点在点火开关羊闭时不能接通，导致收音机不能工作，于是更换点火开关。
    3）更换点火开关时发现原车点火开关只有4根线，而提供的备件为6根线。
    4）点火开关4根线的控制原理：接通点火开关，15线接通，50线断开，X线接通；起动发动机时15线接通，50线接通，X线断开。也就是15线和50线的通断可以控制X线，新的点火开关取消了X线，转向柱控制单元J527可以根据15线和50线的信号电流直接控制X线的接通。
    P线的接通根据S线的通断来进行控制，S线接通，P线断开；S线断开，P线接通。也就是S线的通断可以控制P线，新的点火开关取消了P线，转向柱控制单元J527根据S线的通断情况控制P线的接通和关闭。
    5）更换为6根线．的点火开关后，起动发动机时，仪表多功能显示器各档位显示一片红色。
    6）用VAS5052A诊断仪查询，自动变速器控制单元和转向柱控制单元有故障，查询故障，发现都是显示同一故障：18253/P1845—转向柱控制单元J527故障码。
    7）对自动变速器进行匹配设定02-04-001，故障存储器故障变为了临时故障，清除故障码后故障消除。
