大众新速腾轿车轮胎压力报警指示灯闪亮

    摘要： 外部温度传感器故障导致轮胎压力报警。

    一辆行驶里程约5300km的大众新速腾轿车。该车仪表指示胎压报警。
    故障诊断过程：
    1、确认故障现象：如客户所说，胎压指示灯报警。轮胎气压正常。

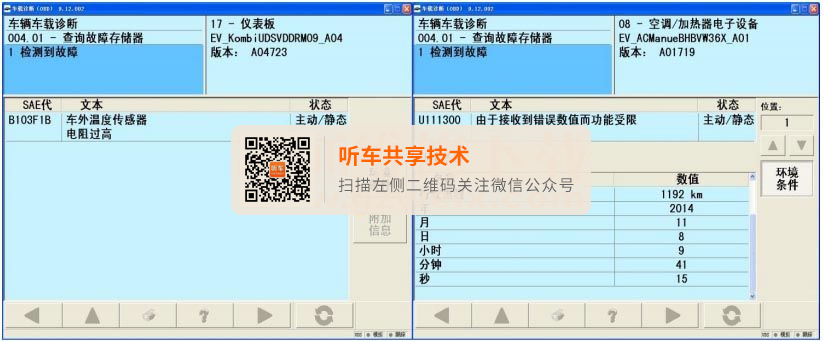

    2、进入网关列表，读取故障存储。 ABS、仪表、空调都有故障存储。



    3、轮胎压力监控原理：

    4、根据轮胎监控原理，可以知道外界温度对轮胎压力监控有一定的影响。
    5、在仪表控制单元中读取外部温度传感器数据

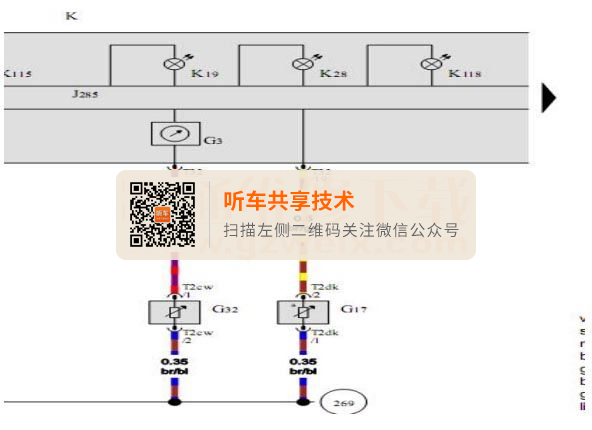

    6、根据电路图，故障点为： G17、线路、仪表。检查发现 G17 棕黄线 T32/19 至 T2CW/1 断路。

    故障分析： 外界温度传感器线断路，外界温度显示不准确，影响了胎压监测系统，导致其报警。
    故障处理： 处理外界温度传感器线路。
