悦达起亚秀尔(G4FC 1.6 L型发动机)正时校对方法

    一、G4FC (1.6 L)型发动机正时系统的结构
    G4FC (1.6 L)型发动机正时系统的结构如图13-100所示。

    二、G4FC (1.6 L)型发动机的正时调整
    (一)正时系统部件的拆卸
    正时系统部件的拆卸步骤和方法如下。
    此程序不需要拆卸发动机总成。
    1.拧下水泵皮带轮螺栓和惰轮固定螺栓。
    2.拆卸交流发电机驱动皮带。
    3.拆卸交流发电机和支架。
    4.拆卸右前车轮。
    5.拆卸发动机固定支架。
    6.拆卸交流发电机支架。
    7.拆卸发动机支撑支架

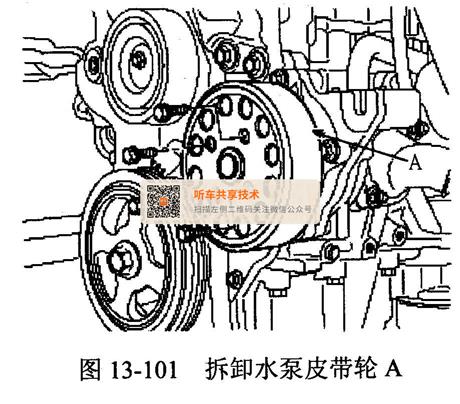

    8.拆卸水泵皮带轮A,如图13-101所示。

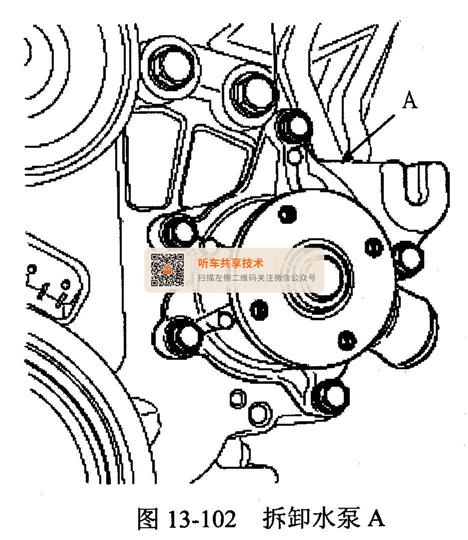

    9.拆卸水泵A,如图13-102所示。

    10. 拆卸动力转向泵A和驱动皮带自动张紧器B,如图13-103所示。

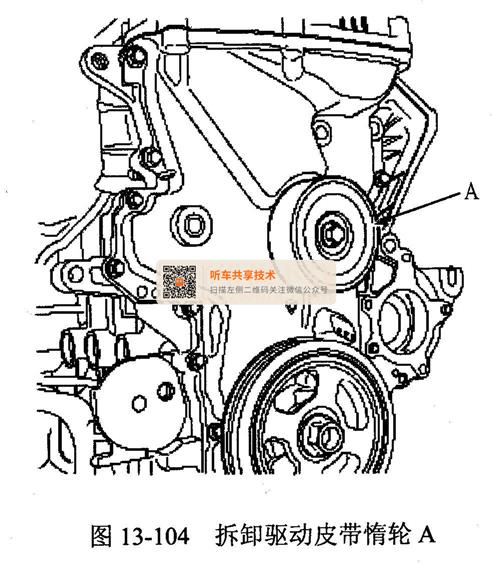

    11.拆卸驱动皮带惰轮A,如图13-104所示。

    12. 分离点火线圈连接器和通风软管。

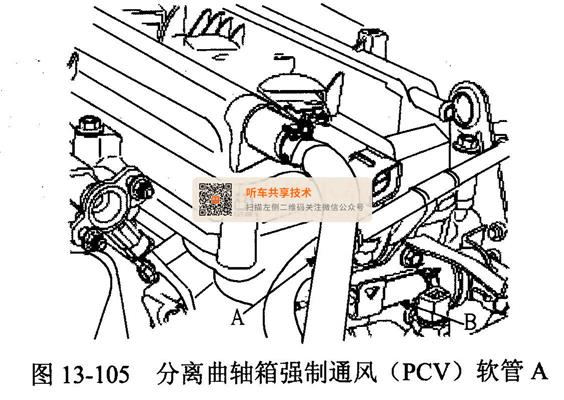

    13. 分离曲轴箱强制通风(PCV)软管A和PCSV软管B,如图13-105所示。

    14. 拆卸点火线圈

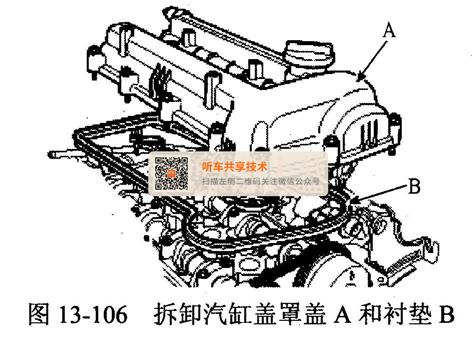

    15. 拆卸汽缸盖罩盖A和衬垫B,如图13-106所示。

    16.拆卸侧盖A,如图13-107所示。

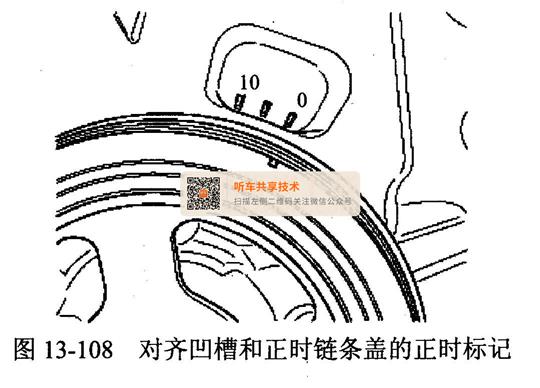

    17.顺时针旋转曲轴皮带轮,并对齐凹槽和正时链条盖的正时标记,如图13-108所示。

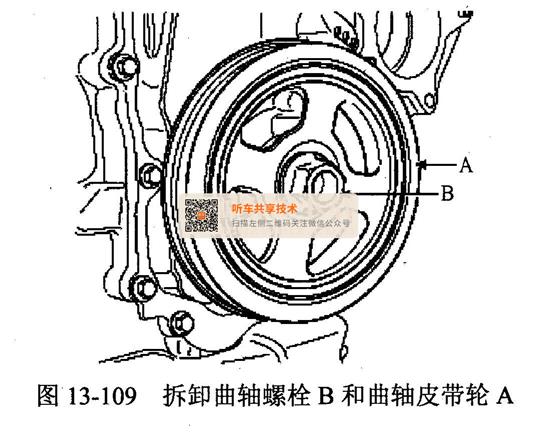

    18.拆卸曲轴螺栓B和曲轴皮带轮A,如图13-109所示。

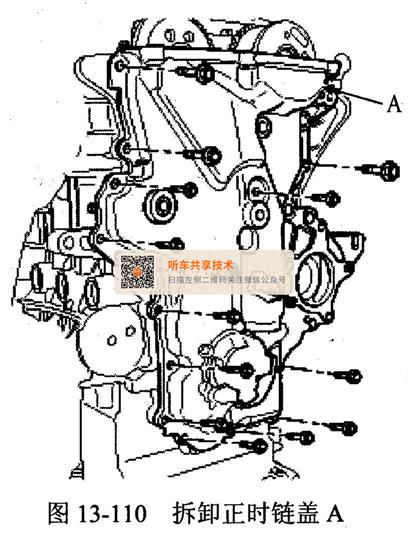

    19.拆卸正时链盖A,如图13-110所示。

    20.对齐曲轴链轮正时标记和汽缸盖的上表面,将1号汽缸设置在TDC位置。

    此刻检查曲轴的定位销是否朝向发动机上方。

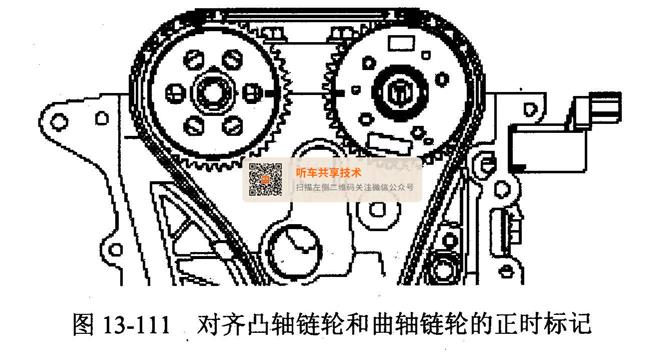

    对齐凸轮轴链轮和曲轴链轮的正时标记,如图13-111所示。

    21.拆卸液压张紧器。

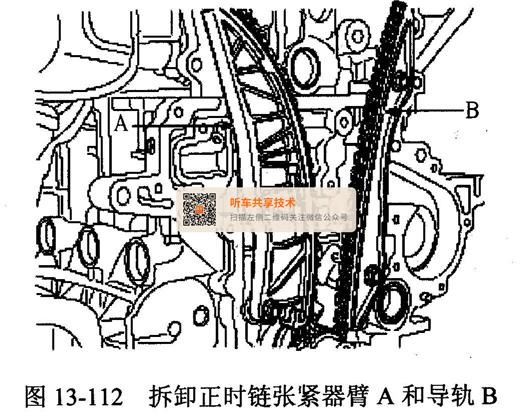

    22.拆卸正时链张紧器臂A和导轨B,13-112所示。

    23.拆卸正时链A,如图13-113所示。

    (二)正时系统部件的安装
    正时系统部件的安装步骤和方法如下。
    1.对齐凸轮轴链轮正时标记和汽缸盖的上表将1号汽缸设置在TDC位置。
    (1)此刻检查曲轴的定位销是否朝向发动机上方。

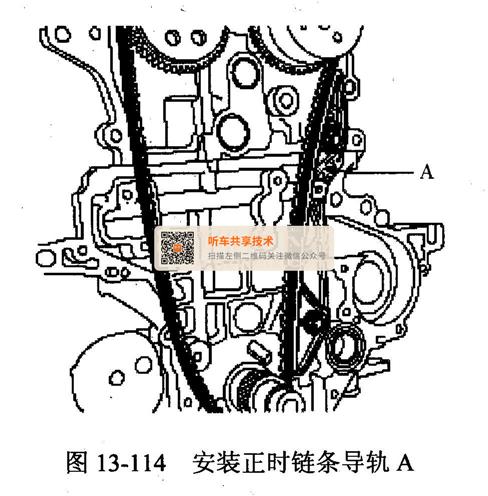

    (2)安装正时链条异轨A,如图13-114所示。

    (3)安装正时链时,对齐链轮的正时标记和链条的油漆标记。
    顺序:曲轴链轮→正时链导轨→进气凸轮轴链轮→排气凸轮轴链轮。

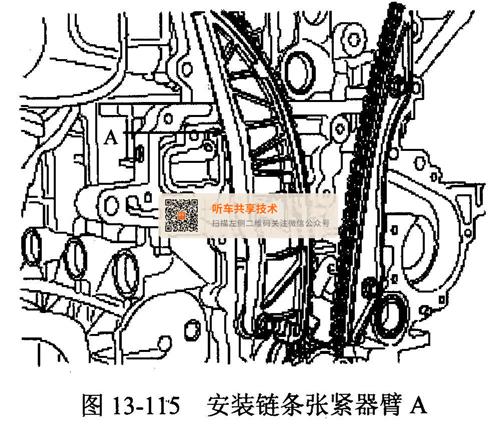

    2.安装链条张紧器臂A,如图13-115所示。

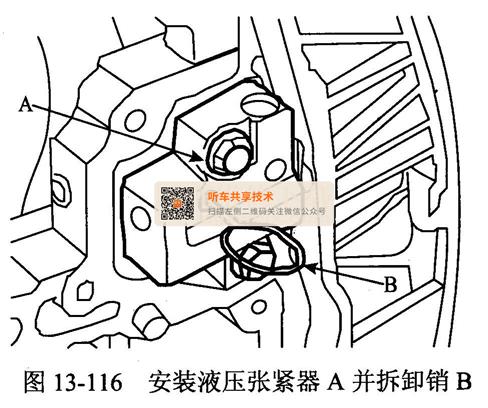

    3.安装液压张紧器A并拆卸销B,如图13-116所示。

    4.安装正时链盖A,如图13-117所示。

    (1)安装前,清除汽缸体和梯形架表面的硬化密封胶。

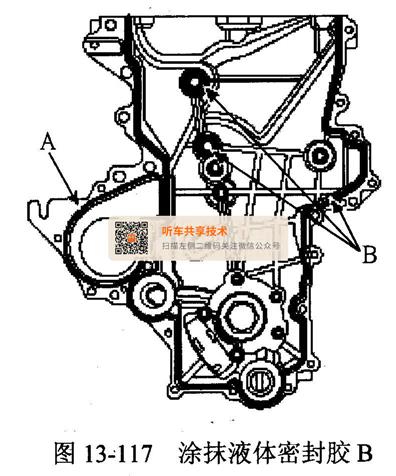

    (2)在汽缸盖和汽缸体之间的表面上涂抹液体密封胶B,如图13-117所示。
    (3)在正时链条盖A的水泵接触面上涂抹液体密封胶THREEBOND 1282B或THREEBOND 1216E,在其他部件上涂抹THREEBOND 1217H或LOCTITE5900H。并在5分钟内装配正时链条盖A。

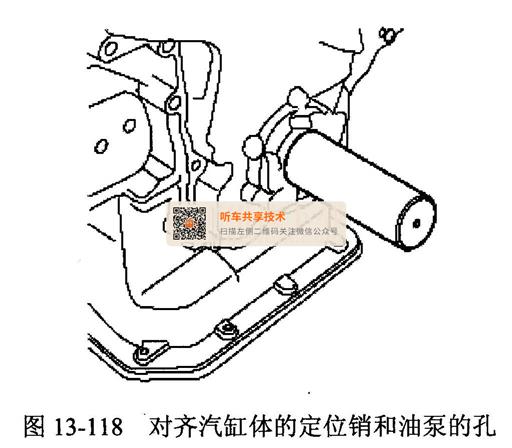

    (4)对齐汽缸体的定位销和油泵的孔,如图13-118所示。

    5.使用SST装配正时链盖油封件。

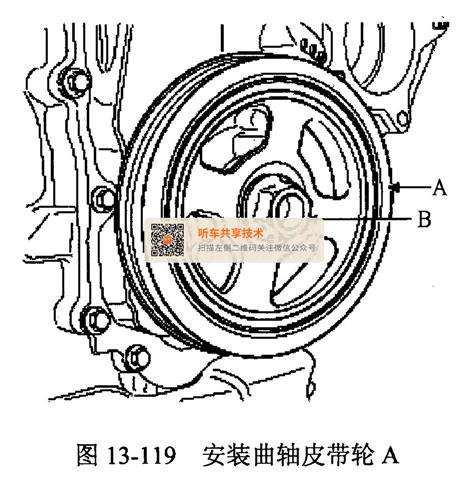

    6.安装曲轴皮带轮A,如图13-119所示。

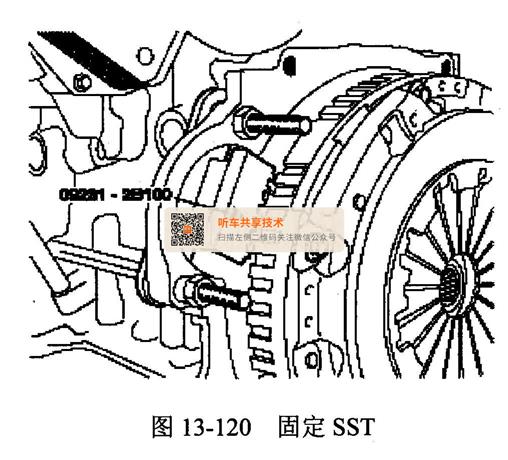

    安装皮带轮时,拆卸起动机,然后固定SST,如图13-120所示。

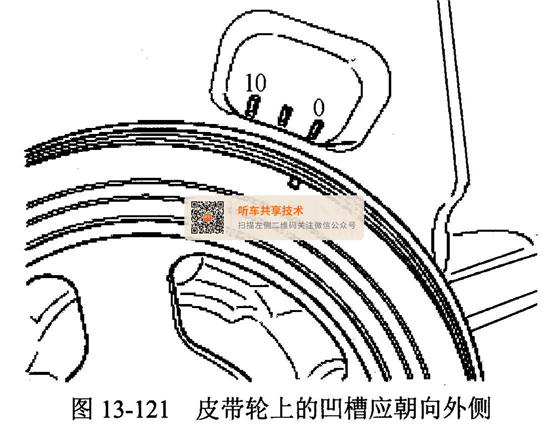

    提示:安装皮带轮时,皮带轮上的凹槽应朝向外侧,如图13-121所示。

    7.安装侧盖。
    8.安装前右车轮和轮胎。
    9.安装汽缸盖罩盖前,清除正时链盖和汽缸盖上表面的机油、灰尘或硬化的密封胶。

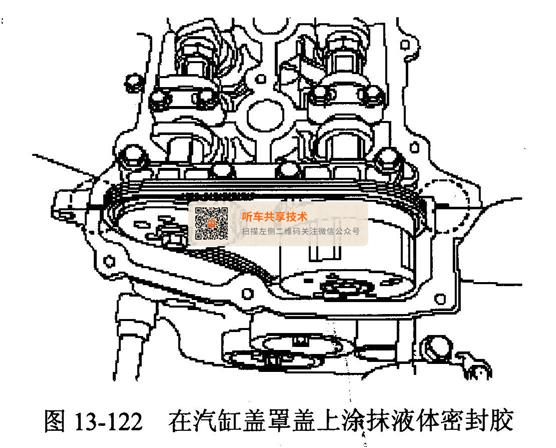

    10.在汽缸盖罩盖上涂抹液体密封胶,如图13-122所示,在五分钟内装配罩盖。

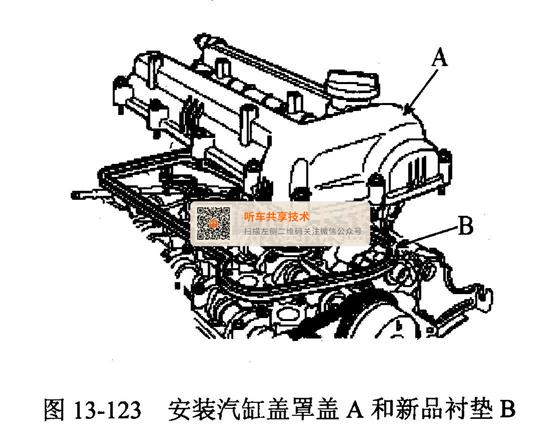

    11.安装汽缸盖罩盖A和新品衬垫B,如图13-123所示。

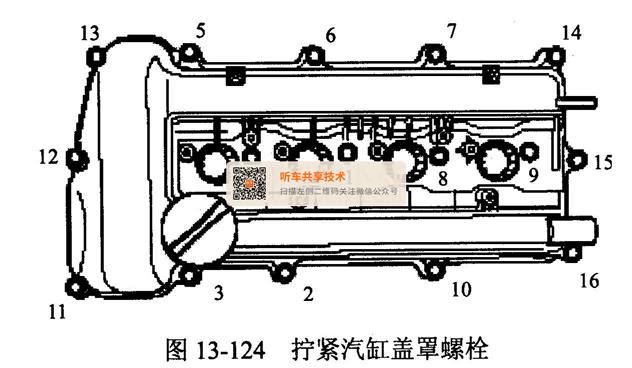

    12.按顺序拧紧汽缸盖罩螺栓A,如图13-124所示。

    13.安装点火线圈。

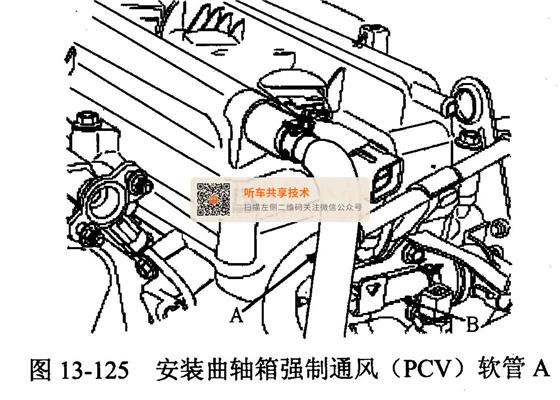

    14.安装曲轴箱强制通风(PCV)软管A和PCSV软管B,如图13-125所示。

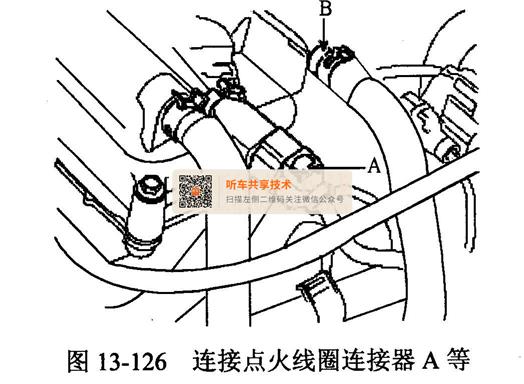

15.连接点火线圈连接器A和通风软管B,如图13-126所示。

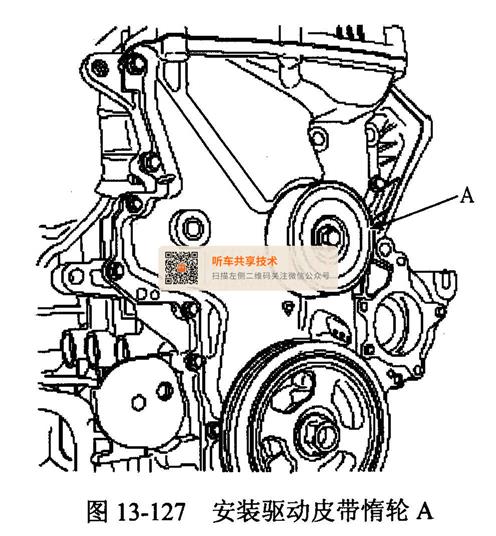

    16.安装驱动皮带惰轮A,如图13-127所示。

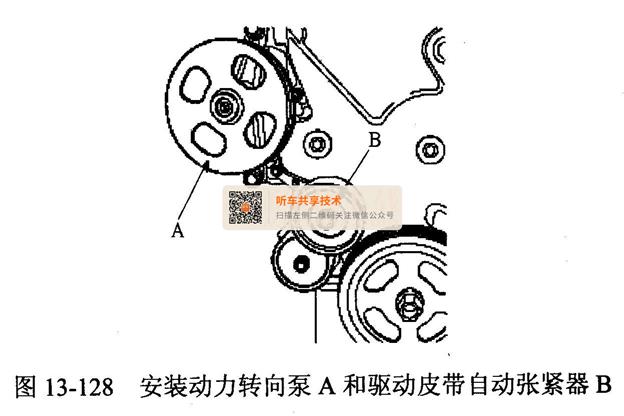

    17.安装动力转向泵A和驱动皮带自动张紧器B,如图13-128所示。

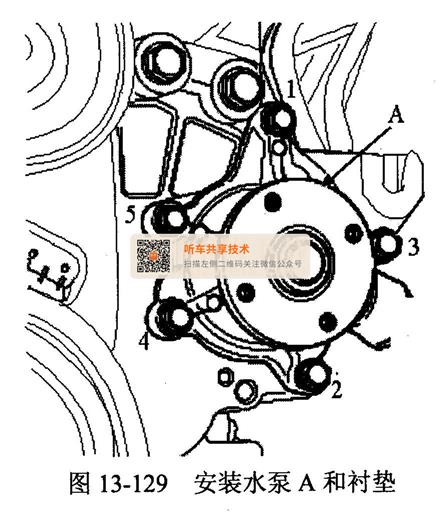

    18.安装水泵A和衬垫,如图13-129所示。

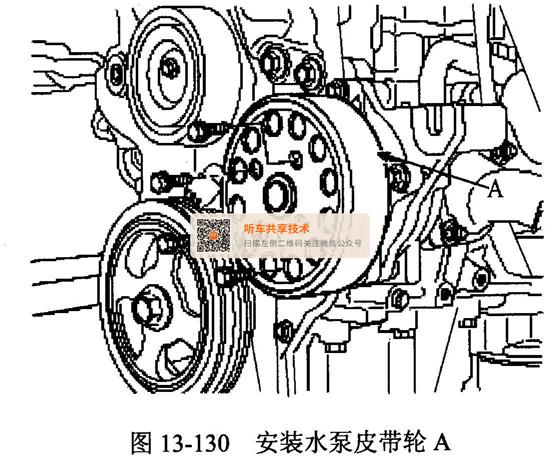

    19.安装水泵皮带轮A,如图13-130所示。

    20.安装发动机支撑支架。
    21.安装交流发电机支架B,如图13-131所示。

    22.安装发动机固定支架。

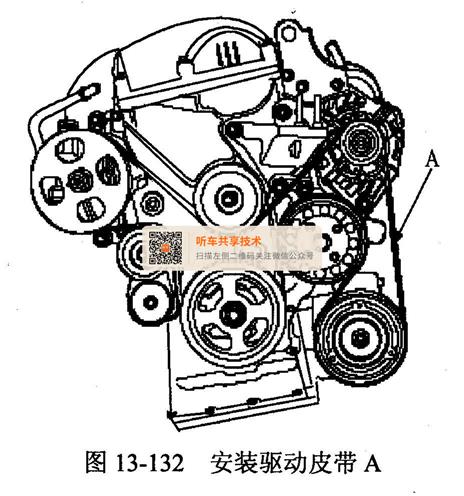

    23.安装驱动皮带A,如图13-132所示。
