2005~2015年奔驰CL600(W216)(5.5L M275)发动机正时校对方法

2019-01-25 15:08:03

2005~2015年奔驰CL600(W216)(5.5L M275)发动机正时校对方法

   (一)专用工具

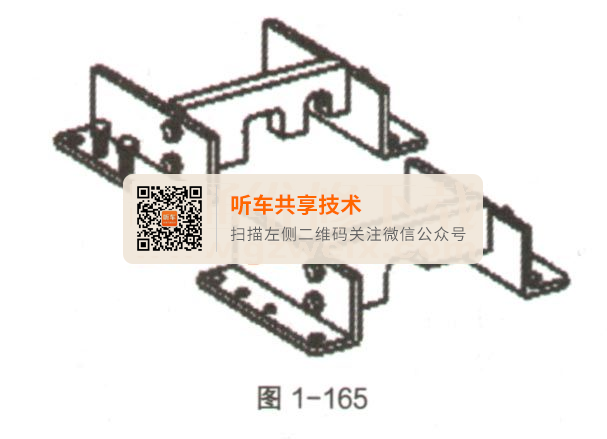

    (1)固定装置137 589 0140 00,如图1-165。

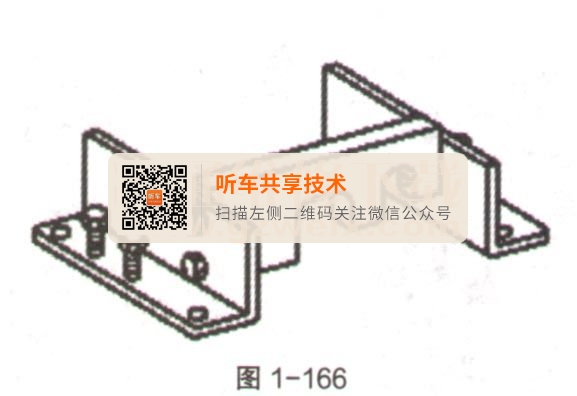

    (2) 285 589 00 40 00,如图1-166。

      (二)拆卸/安装凸轮轴

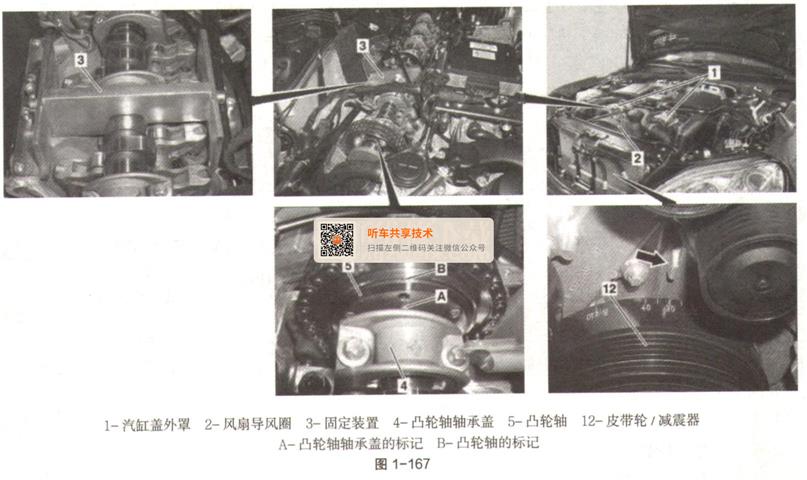

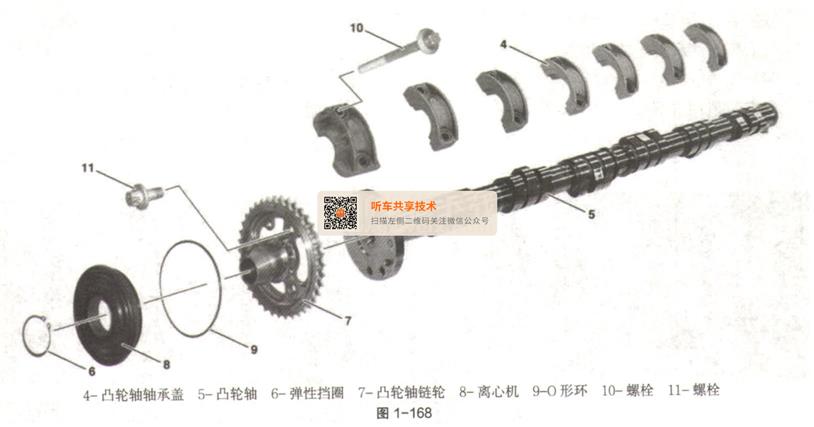

      (1)发动机正时系统如图1-167和图1-168。

    (2)拆卸。
    在拆卸、安装或校准发动机罩、车门、行李箱盖、掀开式背门或滑动天窗时有夹伤或压伤手指的危险。确保肢体远离运动的部件。
    ①排放散热器中的冷却液。
    ②拆下冷却液节温器外壳。
    ③拆下空气泵。
    ④拆下风扇导风圈(如图1-167中2)。车型215.376、220.176、230,不带特殊车型"AMG黑色系列”/代码(P99)。车型215.379、220.179;车型216、221 (216.379、221.179除外);车型216.379、221.179;拆下风扇单元(车型230,带“AMG黑色系列”特殊车型/代码(P99))。
    ⑤拆下汽缸盖外罩(如图1-167中1)。
    ⑥拆下左侧汽缸盖的前护盖。
    ⑦拆下右侧汽缸盖的前护盖。
    ⑧将汽缸1的活塞置于点火上止点后30°曲轴转角处。沿发动机运转方向转动发动机曲轴,直至皮带滑轮/减震器(如图1-167中12)上的30°曲轴转角标记与正时齿轮室盖罩上的标记(箭头所示)重合。凸轮轴轴承盖(如图1-167中4)的标记(如图1-167中A)必须与凸轮轴(如图1-167中5)的标记(如图1-167中B)对准。不得反转发动机,否则发动机正时链会跳齿,从而损坏发动机。
    ⑨拆下链条张紧器。
    ⑩拆下左侧凸轮轴链轮(如图1-168中7)的弹性挡圈(如图1-168中6),然后拆下离心机(如图1-168中8)。


    11拆下凸轮轴链轮(如图1-168中7)。标记凸轮轴链轮和发动机正时链相对于彼此的位置。转动凸轮轴(如图1-167中5),从而使固定装置(如图1-167中3)可无应力地安装在汽缸盖上。
    12拆卸凸轮轴轴承盖(如图1-167中4)。
    13拆下凸轮轴(如图1-167中5)。
      (3)安装。
    ①安装凸轮轴(如图1-167中5),润滑凸轮和支承点。
    ②安装凸轮轴轴承盖(如图1-167中4)。
    ③调整凸轮轴(如图1-167中5)的基本位置。
    ④安装凸轮轴链轮(如图1-168中7)。
    ⑤将离心分离机(如图1-168中8)连同弹性挡圈(如图1-168中6)一起安装到左侧凸轮轴链轮(如图1-168中7)上。更换0形环(如图1-168中9)。
    ⑥安装链条张紧器。
    ⑦检查凸轮轴(如图1-167中5)的基本位置。
    ⑧安装右侧汽缸盖的前护盖。
    ⑨安装左侧汽缸盖的前护盖。
    ⑩安装汽缸盖(如图1-167中1)。
    11安装风扇导风圈(如图1-167中2)。车型215.376、220.176、230,不带特殊车型“AMG黑色系列”/代码(P99)。车型215.379、220.179;车型216、221 (216.379、221.179除外);车型216.379、221.179;安装风扇单元。车型230,带“AMG黑色系列”特殊车型/代码(P99)。
    12安装空气泵。
    13安装冷却液节温器外壳。
    14注入冷却液。
    15检查冷却系统是否泄漏。

      (三)检查凸轮轴的基本位置

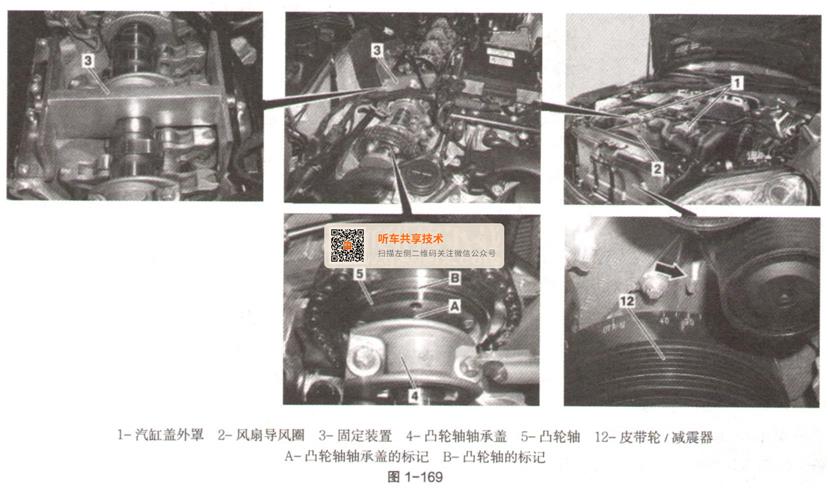

      (1)发动机正时系统如图1-169。

      (2)拆卸/安装。
    ①拆下汽缸盖外罩(如图1-169中1)。
    ②拆下风扇导风圈(如图1-169中2)。车型215.376、220.176、230,不带特殊车型“AMG黑色系列”/代码(P99)。车型215.379、220.179;车型216、221 (216.379、221.179除外);车型216.379、221.179;拆下风扇单元。车型230,带“AMG黑色系列”特殊车型/代码(P99)。
      (3)检查。
    ①将发动机置于汽缸1点火上止点(TDC)后30°曲轴转角处。沿发动机运转方向转动发动机曲轴,直至皮带滑轮/减震器(如图1-169中12)上的30°曲轴转角标记与正时齿轮室盖罩上的标记(如图1-169中箭头)重合。不得反转发动机,否则发动机正时链会跳齿,从而损坏发动机。
    ②检查凸轮轴的基本位置。只有2个保持装置(如图1-169中3)可以无应力地安装到左、右汽缸盖上时,凸轮轴的基本位置才是正确的。凸轮轴轴承盖(如图1-169中4)上的标记线(如图1-169中A)必须与凸轮轴(如图1-169中5)上的标记线(如图1-169中B)对齐。如果无法装配,调节凸轮轴的基本位置。
    ③反序安装。
