2017年东风本田思铂睿LFA11发动机正时校对方法

    一、凸轮轴正时检查
    1．汽缸盖罩拆卸。
    2．凸轮轴正时检查。
      （1）转动曲轴，将1号活塞与上止点（TDC）对齐；曲轴皮带轮上的白色标记（A）与指针（B）对齐，如图1所示。

      （2）检查上止点（TDC）位置的1号活塞。排气凸轮轴链轮上的“UP”标记（A）应在顶部，如图2所示。

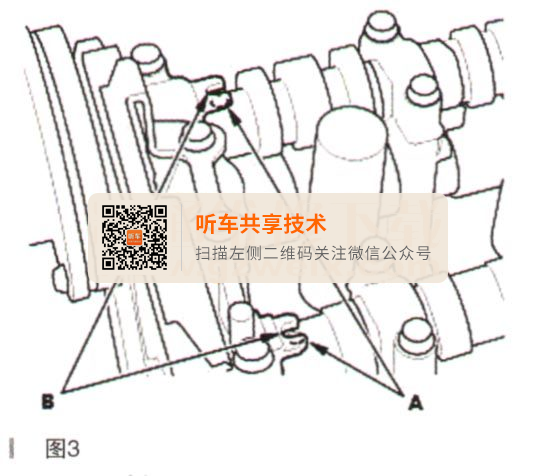

      （3）检查凸轮轴和凸轮轴支架（B）上的保养孔（A），孔应对齐，如图3所示。如果孔未对齐，拆下凸轮轴链条并重新正确安装凸轮轴链条。

    3．所有拆下的零件安装
    按照与拆卸相反的顺序安装零件。

    二、凸轮链条拆卸和安装
      （一）拆卸
    注意：使凸轮轴链条远离磁场。
    1．右前轮拆卸。
    2．发动机底盖拆卸。
    3．汽缸盖罩拆卸。
    4.1号活塞在上止点位置设置（曲柄侧）。
    转动曲轴使其白色标记（A）与指针（B）对齐，见图1。
    5.1号活塞在上止点位置设置（凸轮侧）。

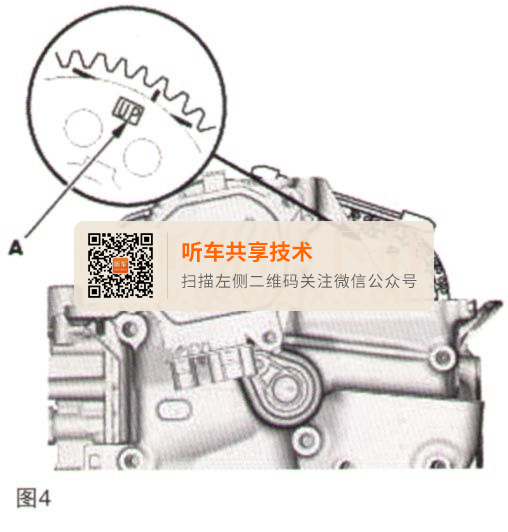

    如图4所示检查排气凸轮轴链轮上的“UP”标记（A）。

    6．曲轴皮带轮拆卸。
    7．油泵拆卸。
    8．凸轮轴对齐。
      （1）松松地安装曲轴皮带轮。

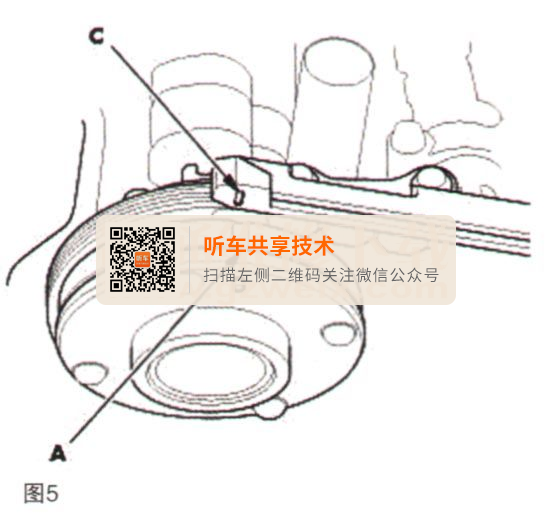

      （2）对齐VTC执行器的标记（A）和凸轮链条导板B的标记（C），如图5所示。

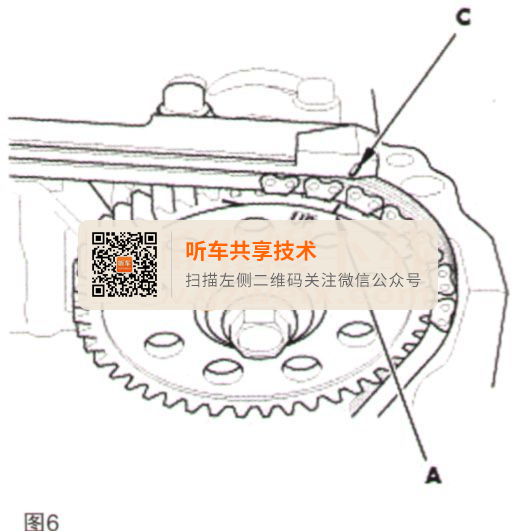

      （3）对齐排气凸轮轴链轮的标记（A）和凸轮链条导板B的标记（C），如图6所示。

    9．凸轮轴链条自动张紧器拆卸。

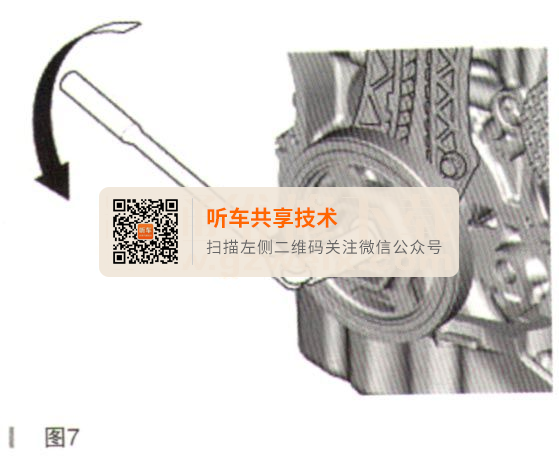

      （1）逆时针旋转曲轴，以压缩凸轮轴链条自动张紧器，如图7所示。

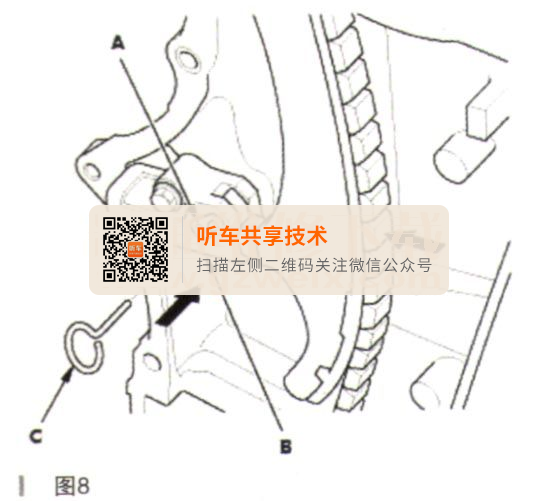

      （2）逆时针旋转曲轴以便对齐锁（A）和凸轮轴链条自动张紧器（B）上的孔。
      （3）将1 . 2mm（0.047in）直径销（C）插入孔中，如图8所示。

      （4）顺时针转动曲轴以固定车销。
    注意：如果未对齐锁和凸轮轴链条自动张紧器的孔，继续逆时针旋转曲轴直至孔对齐，然后安装销。

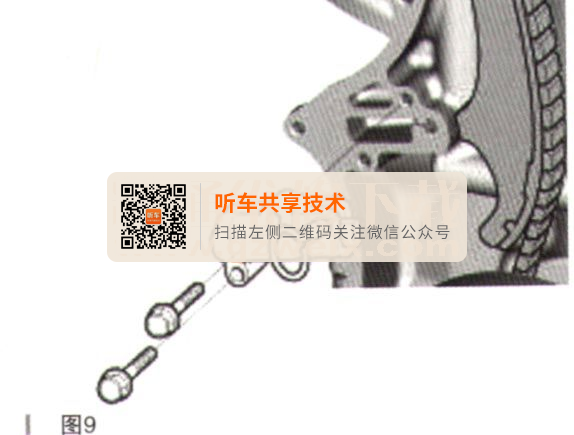

      （5）拆下凸轮轴链条自动张紧器，如图9所示。

      10．曲轴皮带轮拆卸。

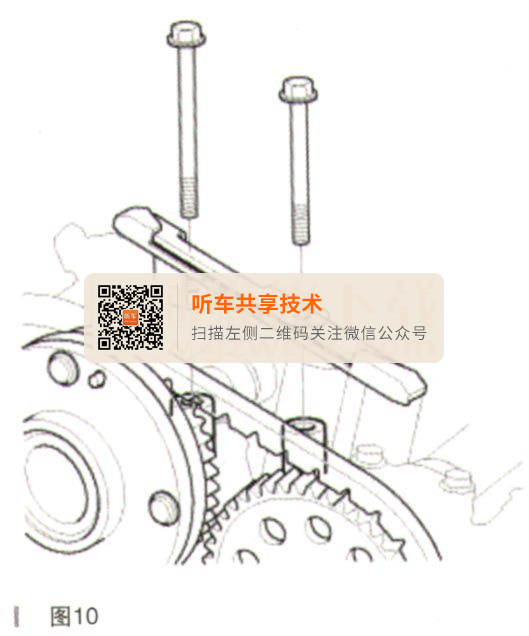

      11．凸轮轴链条导向B拆卸，如图10所示。

        12．凸轮轴链条导板／张紧器臂拆卸。

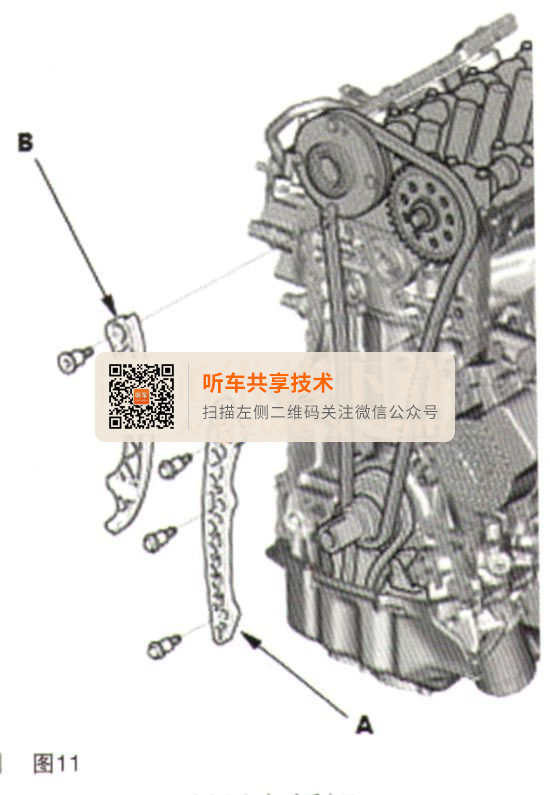

    拆下凸轮轴链条导板（A）和凸轮轴链条张紧器臂（B），如图11。

    13.凸轮轴链条拆卸。

    （二）安装
    注意：使凸轮轴链条远离磁场。
    1．凸轮轴链条导向B安装。
    2．凸轮轴对齐。
      （1）对齐VTC执行器的标记（A）和凸轮链条导板B的标记（C），见图5。
      （2）对齐排气凸轮轴链轮的标记（A）和凸轮链条导板B的标记（C），见图6。
    3．凸轮轴链条导向B拆卸。
      4.1号活塞在上止点位置设置（曲柄侧）。

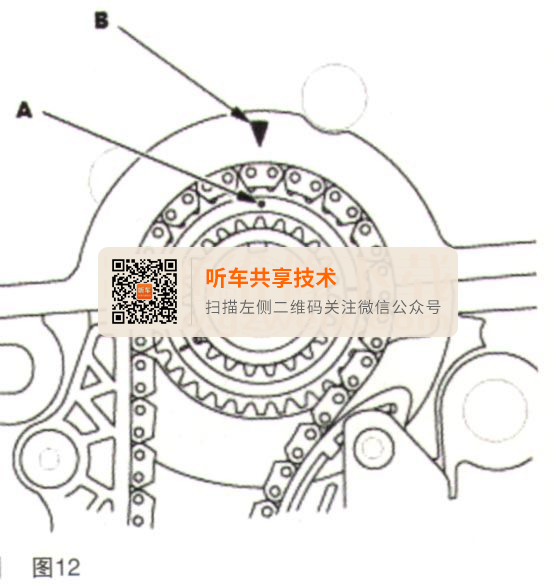

    使曲轴在上止点（TDC）位置。对齐曲轴链轮的TDC标记（A）和发动机体的标记（B），如图12所示。

      5.凸轮轴链条安装。

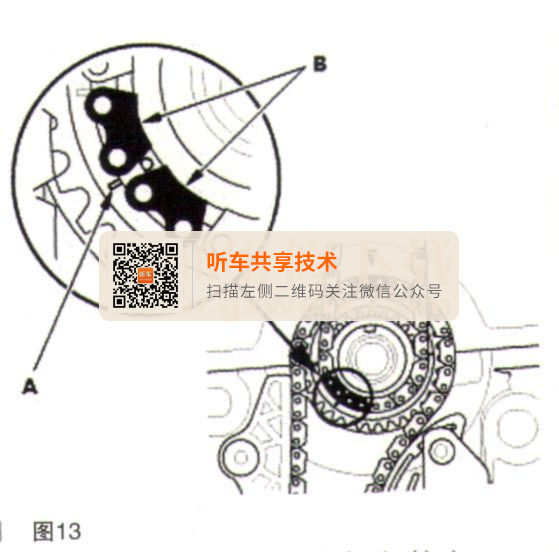

      （1）将曲轴链条安装到曲轴链轮上，使标记（A）对准两个彩色板 （B）的中间，如图13所示。

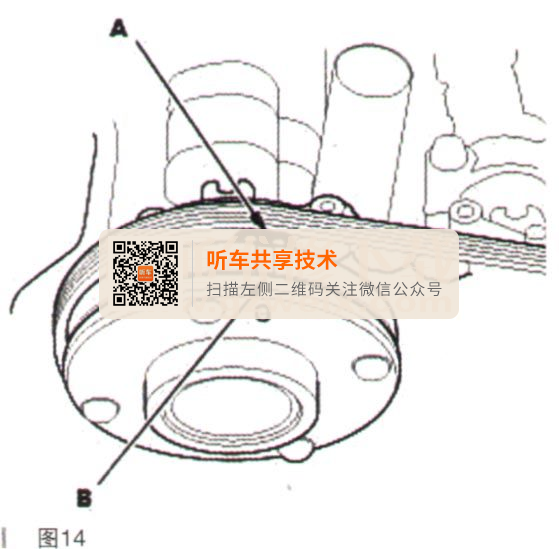

      （2）将凸轮轴链条安装在VTC作动器上，使彩色链节板（A）与VTC作动器上的标记（B）对准，如图14所示。

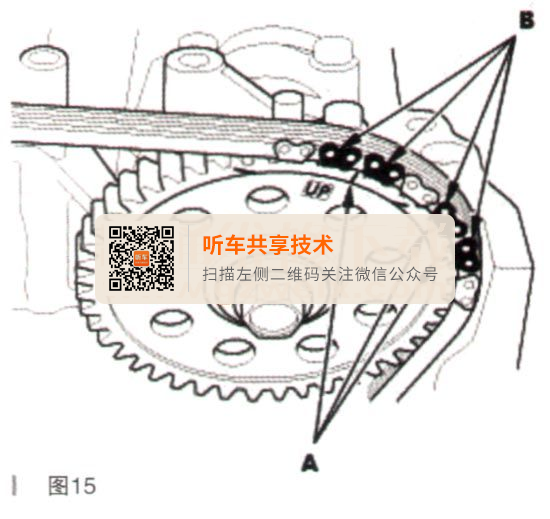

      （3）将凸轮轴链条安装在排气凸轮轴链轮上，使标记（A）与各个彩色板（B）对准，如图15所示。

      6．凸轮轴链条导板／张紧器臂安装。

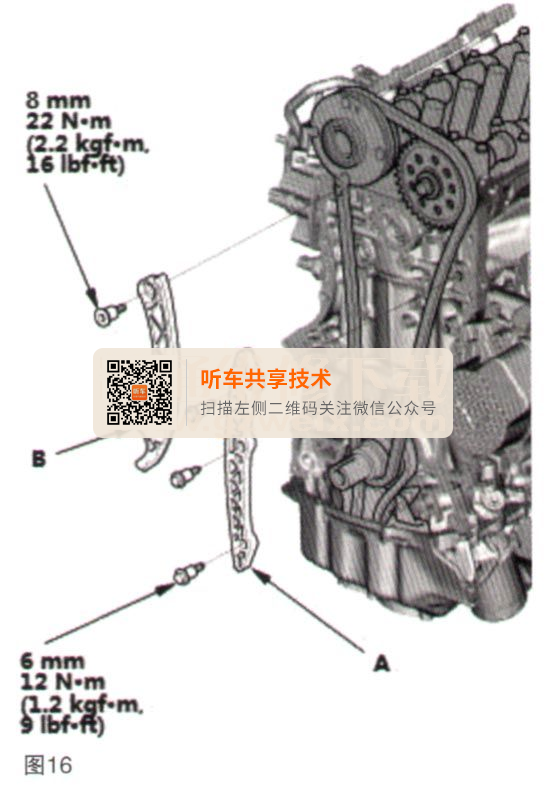

      安装凸轮轴链条导板（A）和凸轮轴链条张紧器臂（B），如图16所示。

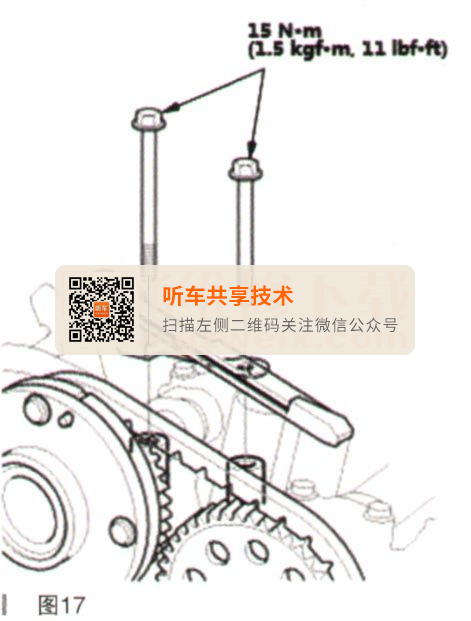

    7．凸轮轴链条导向B安装，如图17所示。

    8．凸轮链条自动张紧器安装。

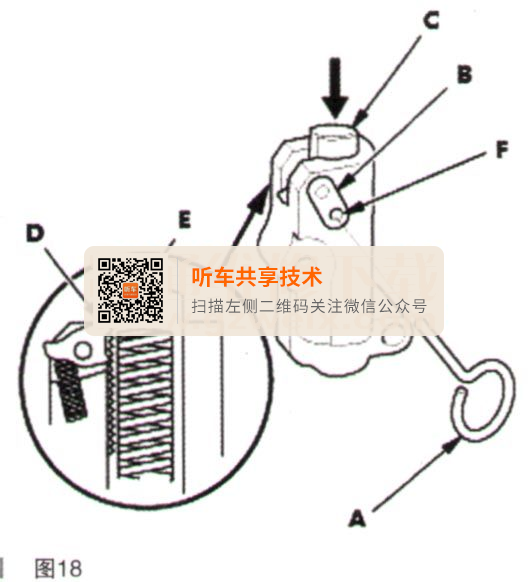

      （1）更换凸轮链条时，压缩凸轮链条自动张紧器。拆下拆卸过程巾安装在凸轮链条自动张紧器上的销（A）。逆时针转动盘（B），以松开锁止，然后按压连杆（C），将第一个凸轮（D）放到第一个齿条（E）边缘。将直径1.2min（0.047in）的销插入到孔（F）中，如图18所示。

    注意：如果凸轮链条自动张紧器设置的和描述的不一样，凸轮链条自动张紧器会受到损坏。

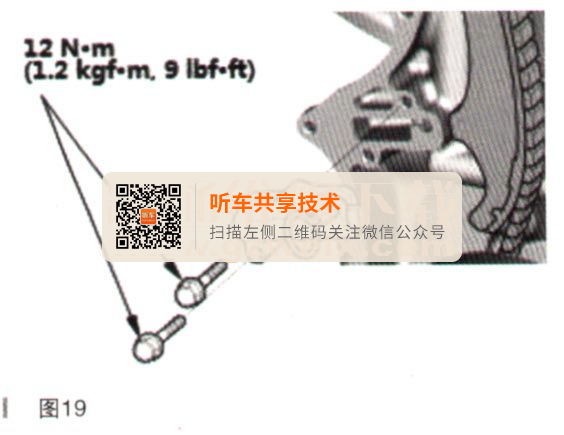

      （2）安装凸轮链条自动张紧器，如图19所示。

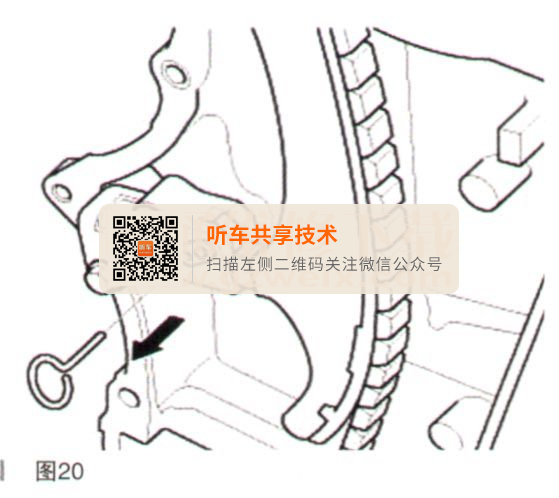

    （3）从凸轮链条自动张紧器拆下销，如图20所示。

    9．凸轮轴位置检查。
      （1）确保对齐VTC执行器的标记（A）和凸轮链条导板B的标记（C），如图21所示。

      （2）确保对齐排气凸轮轴链轮的标记（A）和凸轮链条导板B的标记（C），如图22所示。

10．油泵安装。
11.曲轴皮带轮安装。
12．汽缸盖罩安装。
13．发动机底盖安装。
14．右前轮安装。
