上汽大众部分车辆更换高田气囊气体发生器的技术指导方案

    涉及车辆：Polo、桑塔纳、途安、朗逸、朗行和帕萨特等车型。    故障内容：上述部分车辆的驾驶员或前排乘客正面安全气囊装配了高田公司生产的未带干燥剂的硝酸铁气体发生器，造成安全气囊展开时可能发生异常破损。需要对上述车辆进行安全气囊发生器的召回安装工作。
    本技术指导以途安车型驾驶员位置气囊更换为例。
    准备工作如下。
      （1）将防静电毯平整地铺在工作台面上，黑色面朝下，灰色面朝上（图1）。

      （2）将防静电毯接地：使用防静电连接线和防静电夹，一头连接防静电毯，一头夹住金属扳手，并将金属扳手放在地上（图2）。

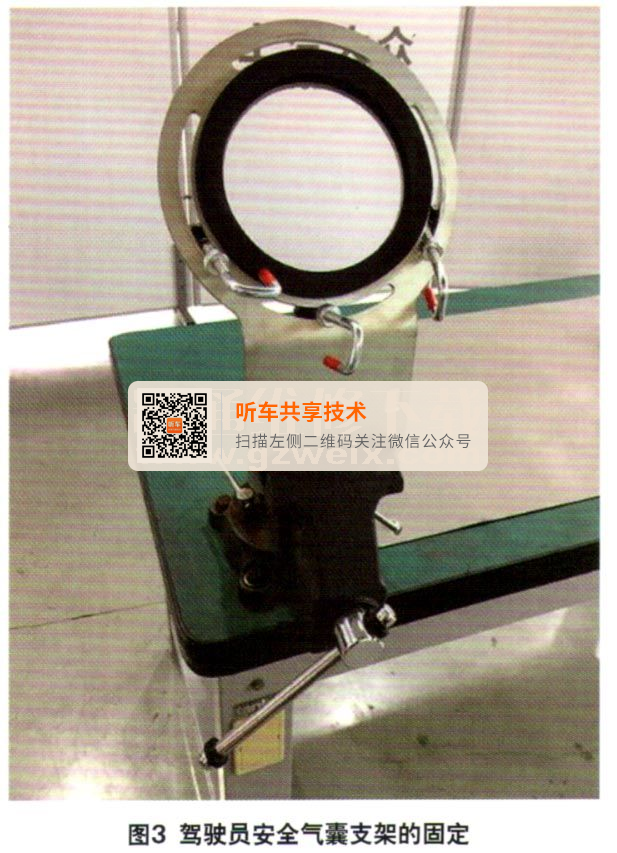

      （3）用台虎钳牢牢固定安全气囊支架（图3）。

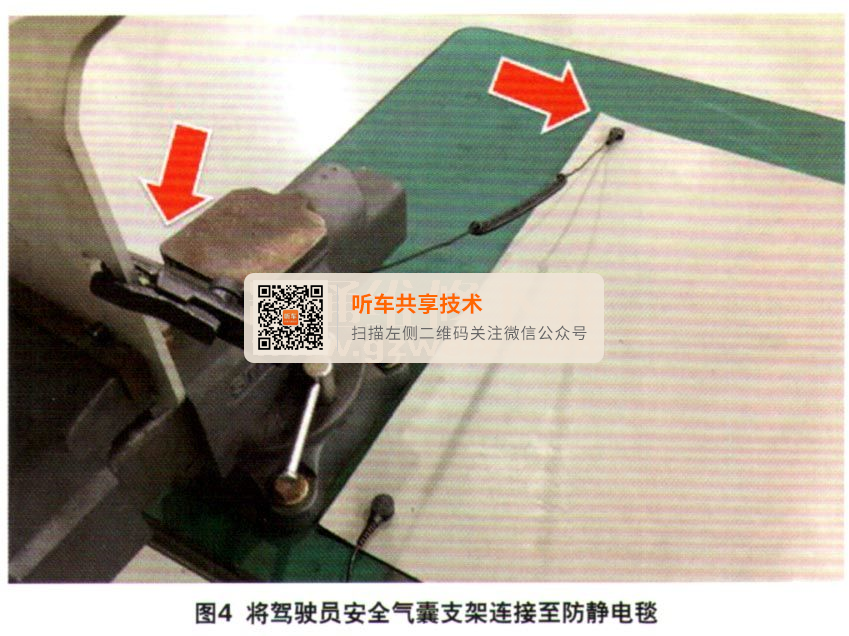

      （4）使用防静电连接线和防静电夹将安全气囊支架连接至防静电毯，防静电夹夹在安全气囊支架的预留孔中（图4）。

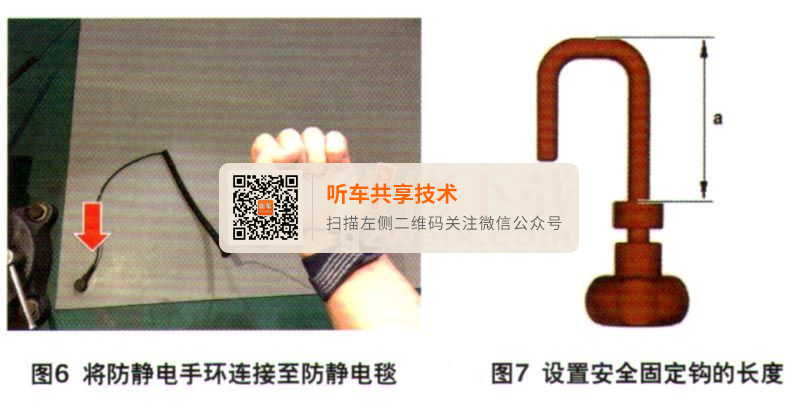

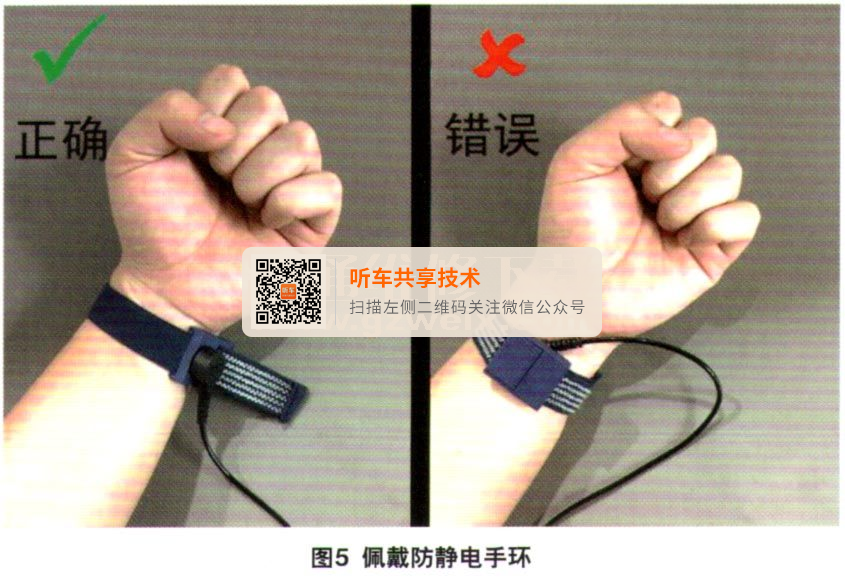

      （5）佩戴防静电手环并收紧，纯蓝色面朝外，印有白点的面贴紧皮肤（图5）。使用防静电连接线将防静电手环连接至防静电毯（图6）。



      （6）注意：禁止用万用表对未引爆的安全气囊单元或气体发生器进行任何测量，否则会引爆气体发生器！

    拆卸安装顺序如下。
      （1）关闭点火开关，断开蓄电池负极线，然后必须等待1 min再开始后续拆装操作。
      （2）按照维修手册，拆卸驾驶员安全气囊单元，放置在防静电毯上。
      （3）更换安全气囊单元里的气体发生器，具体步骤如下。
    ①将安全固定钩的长度a调整到约50 mm（图7）。

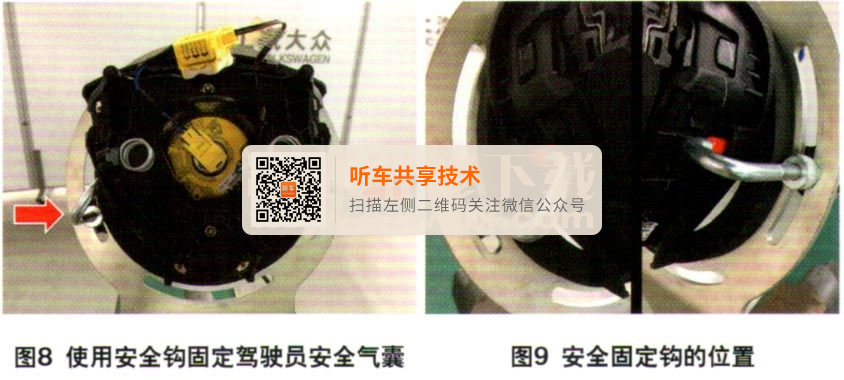

    ②将驾驶员安全气囊固定在安全气囊支架上（图8），旋紧安全固定钩上的旋钮（图9）。

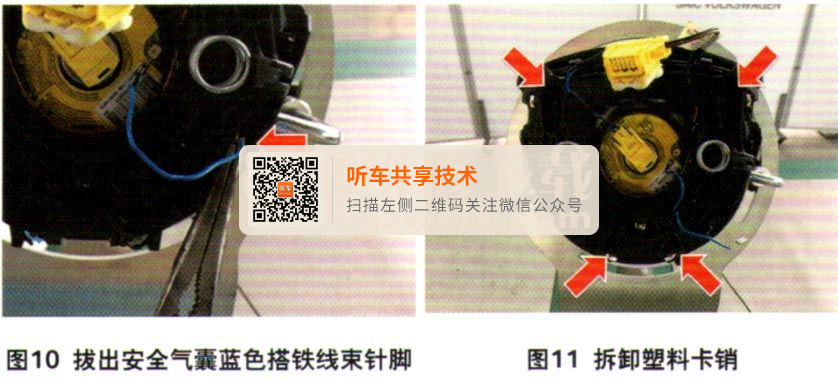

    ③使用尖嘴钳拔出安全气囊蓝色搭铁线束针脚（图10）。

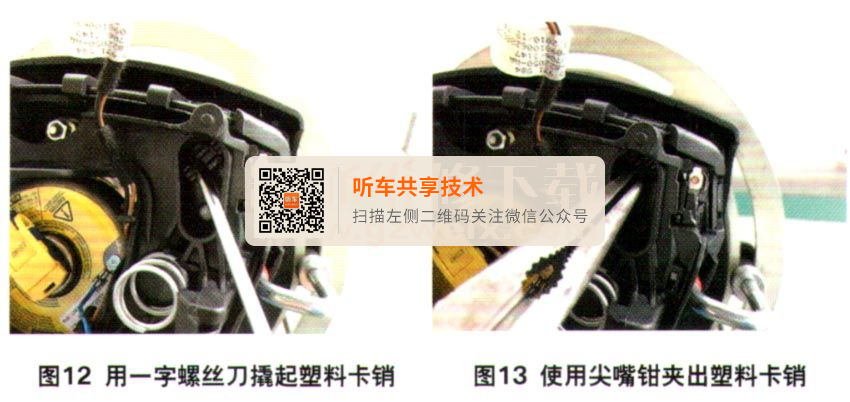

    ④如图11，拆卸箭头所指4处的塑料卡销：先用一字螺丝刀撬起塑料卡销（图12），再用尖嘴钳夹出卡销（图13）。

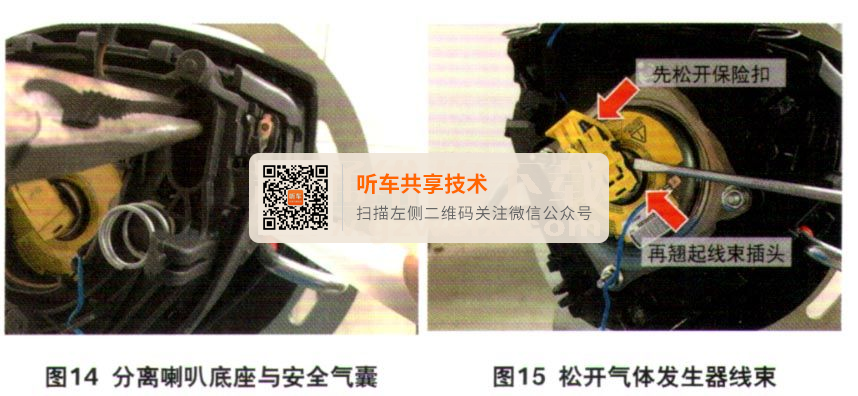

    ⑤塑料卡销拆除后，露出喇叭底座的塑料扣。用尖嘴钳夹紧两片塑料扣，同时用拆卸楔插入喇叭底座与气囊本体之间的缝隙，撬起喇叭底座使之与气囊本体分离（图14）。
